تست سلامت کابل شبکه؛ از روش‌های خانگی تا تجهیزات پیشرفته

بسیاری از مشکلات مانند کاهش سرعت اینترنت، قطع و وصل شدن شبکه، افزایش تأخیر یا Packet Loss به دلیل خرابی یا کیفیت پایین کابل شبکه ایجاد می شوند. به همین دلیل تست کابل شبکه یکی از مهم ترین مراحل در نصب و نگهداری شبکه های خانگی، اداری و سازمانی محسوب می شود. در این مقاله، صفر تا صد راهنمای تست سلامت کابل شبکه را در اختیار شما قرار می دهیم تا بتوانید با هر سطحی از امکانات از روش های ساده خانگی با کامپیوتر و اهم متر گرفته تا عیب یابی پیشرفته با تسترها، سوئیچ سیسکو و آنالیز دقیق تست فلوک مشکلات زیرساختی شبکه خود را به سرعت شناسایی و برطرف کنید.

تفاوت کابل شبکه با تست و بدون تست در چیست؟

یکی از نکات مهم هنگام خرید کابل شبکه، تفاوت بین کابل های تست شده و کابل های بدون تست است. کابل های تست شده معمولاً در کارخانه یا توسط شرکت های نصب شبکه با دستگاه های تخصصی بررسی می شوند و گزارش تست دارند، در حالی که کابل های متری یا فله ای معمولاً بدون تست فروخته می شوند. کابل های شبکه ای که با عنوان «تست شده» (به ویژه تست فلوک پاس) به فروش می رسند، در کارخانه سازنده تحت سخت گیرانه ترین آزمایش های فرکانسی و فیزیکی قرار گرفته اند. این کابل ها تضمین می کنند که پهنای باند واقعی (مثلاً ۱۰ گیگابیت بر ثانیه برای استاندارد Cat6a) را بدون افت سیگنال و نویزپذیری ارائه دهند.

در نقطه مقابل، کابل های «بدون تست» معمولاً کابل های فله ای، ارزان قیمت و با متریال های ترکیبی (مانند آلومینیوم با روکش مس یا CCA) هستند. این کابل ها ممکن است در فواصل کوتاه و برای انتقال اینترنت معمولی پاسخگو باشند، اما در پروژه های بزرگ، فواصل طولانی و شبکه های دیتاسنتر که نیاز به پایداری بالا دارند، به شدت دچار پکت لاست (Packet Loss) و تداخل الکترومغناطیسی می شوند. بنابراین، خرید کابل شبکه با تست فلوک، یک سرمایه گذاری امن برای جلوگیری از هزینه های سنگین عیب یابی در آینده محسوب می شود.

کابل های متری یا بدون تست ممکن است در ظاهر سالم باشند، اما در عمل مشکلاتی مانند موارد زیر ایجاد کنند:

افت سرعت شبکه
ناپایداری اتصال
نویز بالا
Packet Loss
افزایش تأخیر شبکه

به همین دلیل در پروژه های حرفه ای معمولاً از کابل تست فلوک شده استفاده می شود.

روش‌های تست ساده و در دسترس (بدون تستر)

همیشه برای عیب یابی به تجهیزات گران قیمت نیاز ندارید. گاهی اوقات با استفاده از ابزارهای دم دستی و سیستم عامل خود می توانید ریشه مشکل را پیدا کنید. در این بخش به بررسی روش های نرم افزاری و دستی می پردازیم.

تست کابل شبکه با کامپیوتر

یکی از سریع ترین و در دسترس ترین روش ها برای اطمینان از سلامت فیزیکی و پایداری کابل، استفاده از خود کامپیوتر یا لپ تاپ است. این کار از طریق دو روش عمده انجام می شود:

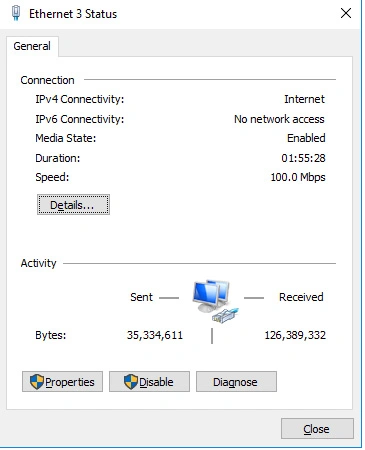

۱- بررسی وضعیت Link Speed (سرعت اتصال): کابل های شبکه استاندارد دارای ۸ رشته سیم هستند. برای انتقال داده ها با سرعت گیگابیت (۱۰۰۰ مگابیت بر ثانیه)، کارت شبکه شما به سلامت کامل هر ۸ رشته نیاز دارد. اما اگر سرعت شبکه شما روی حالت مگابیت (۱۰/۱۰۰ مگابیت بر ثانیه) قفل شده است، به احتمال بسیار زیاد یک یا چند رشته از کابل شما (معمولاً رشته های ۴، ۵، ۷ یا ۸) قطع شده یا سوکت زنی به درستی انجام نشده است. برای بررسی این مورد در ویندوز، وارد بخش Network Connections شده، روی کارت شبکه خود دو بار کلیک کنید و مقدار مقابل عبارت Speed را بررسی نمایید.

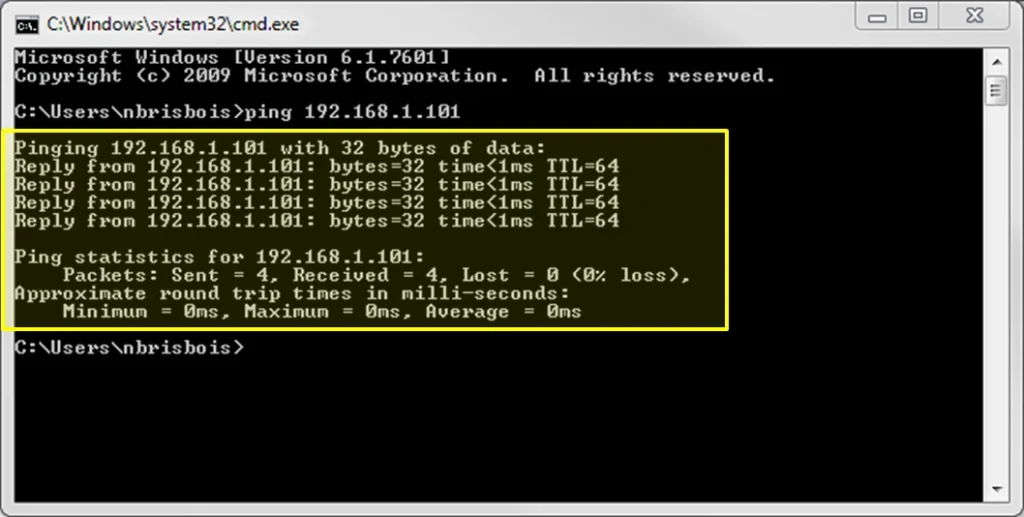

۲- استفاده از دستور Ping: پینگ گرفتن یکی از اصولی ترین راه ها برای تست پایداری کابل است. کلیدهای ترکیبی Win + R را فشرده، عبارت cmd را تایپ کنید تا محیط خط فرمان باز شود. سپس دستور ping 8.8.8.8 -t (برای اینترنت) یا پینگ گرفتن از IP مودم خود (مثلاً ping 192.168.1.1 -t) را اجرا کنید. اجازه دهید این دستور چند دقیقه اجرا شود. اگر در میان پاسخ ها با خطای Request timed out مواجه شدید یا زمان پاسخ دهی (Time=ms) نوسانات بسیار شدیدی داشت، کابل شما دچار قطعی لحظه ای، نویز شدید یا اتصال سست در بخش کانکتورها است.

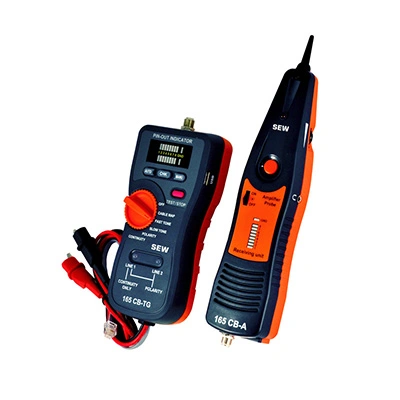

تست کابل شبکه با اهم متر (مولتی متر)

در صورتی که به تستر شبکه دسترسی ندارید اما یک مولتی متر (اهم متر) در جعبه ابزار خود دارید، می توانید تست سلامت رشته های کابل را با دقت بالایی انجام دهید. تست کابل شبکه با اهم متر به شما کمک می کند تا هم قطعی ها و هم کیفیت مس کابل را بررسی کنید.

تست اتصال کوتاه (Continuity Test): مولتی متر را روی حالت بیزر (بوق) یا تست دیود قرار دهید. دو سر کابل را به یکدیگر نزدیک کنید (این کار برای پچ کوردهای کوتاه امکان پذیر است). پروب های مولتی متر را به ترتیب به پین های مشابه در دو سر سوکت (پین ۱ به پین ۱، پین ۲ به پین ۲ و الی آخر) متصل کنید. شنیدن صدای بوق به معنای پیوسته بودن سیم و عدم قطعی است.
تشخیص اتصال کوتاه بین رشته ها: پروب ها را روی پین های مجاور در یک سر کابل (مثلاً پین ۱ و ۲) قرار دهید. اگر بوقی شنیدید، به این معناست که در طول مسیر یا در داخل سوکت، رشته ها به هم اتصال کوتاه کرده اند و کابل باید تعویض یا مجدداً سوکت زنی شود.
تست مقاومت برای تشخیص کیفیت: با قرار دادن مولتی متر روی حالت اندازه گیری مقاومت (اهم)، می توانید مقاومت هر رشته را بررسی کنید. کابل های تمام مس (BC) مقاومت بسیار پایینی دارند، در حالی که کابل های تقلبی (CCA) مقاومت بالایی نشان می دهند که باعث افت شدید سیگنال در فواصل طولانی می شود.

نرم افزار تست کابل شبکه

علاوه بر ابزارهای داخلی سیستم عامل، استفاده از نرم افزار تست کابل شبکه می تواند دید بسیار وسیع تری از اتفاقات درون کابل به شما بدهد.

نرم افزارهای مانیتورینگ شبکه (مانند PRTG Network Monitor یا SolarWinds): این نرم افزارها به صورت لحظه ای ترافیک پورت ها را بررسی می کنند. اگر یک پورت با خطاهای متعددی مانند FCS Errors یا CRC Errors مواجه شود، نرم افزار به شما هشدار می دهد که کابل فیزیکی متصل به آن پورت دچار نویز یا خرابی است.

ابزارهای عیب یابی کارت شبکه: بسیاری از سازندگان کارت شبکه (مانند Intel PROSet یا Realtek Ethernet Diagnostic Utility) نرم افزارهای اختصاصی ارائه می دهند که با ارسال پالس های الکتریکی به درون کابل، می توانند طول کابل، قطعی ها و اتصالات کوتاه را مستقیماً از روی کامپیوتر و بدون نیاز به سخت افزار جانبی تشخیص دهند.

تست کابل شبکه با تجهیزات اختصاصی و سخت‌ افزاری

زمانی که کار عیب یابی از یک کابل خانگی فراتر رفته و با ده ها کابل در یک سازمان روبرو هستیم، باید به سراغ تجهیزات اختصاصی تست شبکه برویم تا سرعت و دقت کار افزایش یابد.

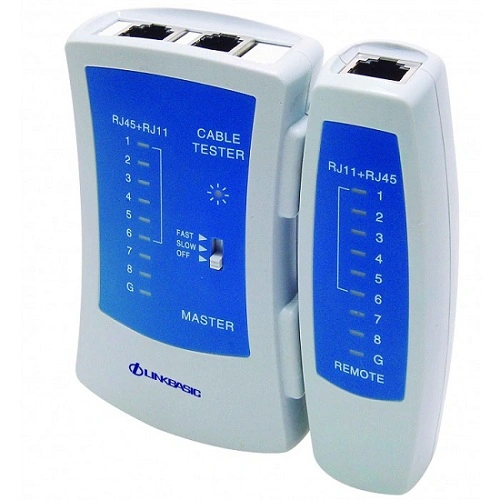

کار با تستر کابل شبکه (LED Tester)

تسترهای معمولی شبکه (Wire Map Testers) ارزان ترین و رایج ترین ابزار در کیف هر تکنسین شبکه هستند. این دستگاه ها معمولاً از دو بخش مجزا تشکیل شده اند: یک بخش اصلی (Master/TX) و یک بخش ریموت (Remote/RX). برای استفاده از این دستگاه، یک سر کابل را به پورت RJ45 دستگاه اصلی و سر دیگر را به ریموت متصل کنید. با روشن کردن دستگاه، ۹ چراغ LED (هشت چراغ برای رشته های دیتا و یک چراغ G برای اتصال زمین یا شیلد) به ترتیب شروع به چشمک زدن می کنند.

کابل سالم: چراغ های ۱ تا ۸ به صورت کاملاً موازی و همزمان در هر دو دستگاه روشن می شوند.
کابل قطع شده: اگر به عنوان مثال چراغ شماره ۴ در هیچ کدام از دستگاه ها روشن نشد، یعنی رشته آبی رنگ در طول مسیر قطع شده است.
جابجایی رشته ها: اگر چراغ ها به ترتیب روشن نشوند (مثلاً روی دستگاه اصلی چراغ ۱ روشن شود ولی روی ریموت چراغ ۳)، نشان دهنده اشتباه در رنگ بندی و سوکت زنی است.

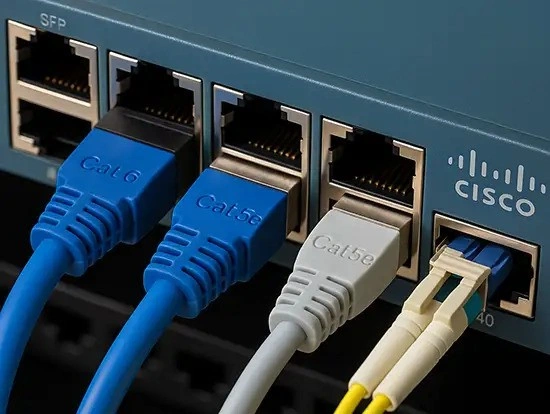

تست سلامت کابل با سوئیچ سیسکو (فناوری TDR)

یکی از قدرتمندترین روش های تست کابل در شبکه های سازمانی، استفاده از قابلیت های داخلی سوئیچ های هوشمند مانند سوئیچ های سیسکو است. این سوئیچ ها از فناوری TDR (Time Domain Reflectometry) بهره می برند. این فناوری با ارسال یک پالس الکتریکی به درون کابل و اندازه گیری زمان بازگشت انعکاس آن، می تواند وضعیت کابل را تحلیل کند. برای اجرای این تست، کافیست از طریق محیط CLI سوئیچ سیسکو، دستور زیر را وارد کنید: test cable-diagnostics tdr interface GigabitEthernet0/1 پس از چند ثانیه، با وارد کردن دستور show cable-diagnostics tdr interface GigabitEthernet0/1 می توانید نتایج شگفت انگیز آن را مشاهده کنید. خروجی این دستور به شما نشان می دهد که آیا کابل سالم است (Normal)، اتصالی دارد (Short)، یا قطع شده است (Open). قابلیت بی نظیر TDR این است که حتی می تواند به شما بگوید قطعی دقیقاً در چند متری پورت سوئیچ اتفاق افتاده است! این ویژگی برای کابل هایی که در دیوارها یا سقف های کاذب پنهان شده اند، یک معجزه محسوب می شود.

بررسی قیمت دستگاه تست کابل شبکه

قیمت دستگاه تست کابل شبکه بسته به امکانات، تکنولوژی به کار رفته و برند سازنده تفاوت های بسیار فاحشی دارد. در بازار تجهیزات شبکه، تسترها را می توان به سه دسته کلی تقسیم کرد:

۱- تسترهای چراغ دار (LED) پایه: این دستگاه ها صرفاً برای بررسی پیوستگی سیم ها (Wire Map) کاربرد دارند. قیمت این تسترها بسیار اقتصادی و ارزان است و برای مصارف خانگی و نصاب های دوربین مداربسته گزینه ای کاملاً ایده آل محسوب می شوند.

۲- تسترهای دیجیتال میان رده: این تسترها دارای صفحه نمایش LCD هستند و علاوه بر نقشه کابل، می توانند طول کابل را اندازه گیری کرده و محل دقیق قطعی (متراژ) را نشان دهند. همچنین توانایی پیدا کردن کابل در میان انبوهی از سیم ها (طول یاب و زوج یاب) را دارند. قیمت این دستگاه ها در رده متوسط رو به بالا قرار دارد.

۳- تسترهای آنالیزور و سرتیفایر (مانند دستگاه های Fluke): این تجهیزات ده ها هزار دلار قیمت دارند و برای تأییدیه دادن به شبکه های عظیم و دیتاسنترها استفاده می شوند که در بخش بعدی به تفصیل بررسی خواهند شد.

تست فلوک کابل شبکه

تست فلوک، فرآیندی است که طی آن کابل های شبکه نه تنها از نظر فیزیکی، بلکه از نظر عملکرد فرکانسی، پهنای باند، میزان مقاومت در برابر نویز و تطابق کامل با استانداردهای جهانی (مانند ANSI/TIA یا ISO/IEC) مورد آنالیز و ارزیابی دقیق قرار می گیرند. دستگاه تستر فلوک با ارسال فرکانس های بسیار بالا (تا ۲۰۰۰ مگاهرتز در کابل های Cat8) رفتار سیگنال را در طول مسیر بررسی می کند. خروجی این دستگاه یک گزارش گرافیکی و تحلیلی دقیق است که در پایان کلمه PASS (قبول) یا FAIL (رد) را برای آن لینک شبکه صادر می کند.

انواع روش های تست فلوک

تست فلوک معمولاً به دو روش کاملاً استاندارد انجام می شود:

تست چنل (Channel Test): در این روش، کل مسیر ارتباطی از پورت سوئیچ تا پورت کارت شبکه کامپیوتر کاربر مورد بررسی قرار می گیرد. این مسیر شامل پچ کورد داخل رک، کابل اصلی درون دیوار، کیستون و پچ کورد متصل به کامپیوتر است. این تست بیشتر برای محیط های اداری روزمره کاربرد دارد.
تست پرمننت (Permanent Link Test): این تست سخت گیرانه تر و معتبرتر است. در تست پرمننت، تنها بخش ثابت کابل کشی (یعنی کابل کشیده شده از پچ پنل رک تا کیستون روی دیوار) اندازه گیری می شود و پچ کوردها در این تست دخالتی ندارند. اگر کابلی تست پرمننت را با موفقیت پاس کند، خیالتان برای همیشه از بابت زیرساخت فیزیکی ثابت راحت خواهد بود.

پارامترهای حیاتی در تست فلوک

در گزارش های تست فلوک، ده ها پارامتر فنی اندازه گیری می شوند که مهم ترین آن ها عبارتند از:

تداخل (NEXT – Near-End Crosstalk): میزان نویزی که یک زوج سیم روی زوج سیم مجاور خود در همان کابل ایجاد می کند. بالا بودن مقدار NEXT باعث اختلال شدید در انتقال داده ها می شود.
افت بازگشتی (Return Loss): میزان سیگنالی که به دلیل تغییرات امپدانس (مثلاً به دلیل سوکت زنی بد یا پیچ خوردگی شدید کابل) به سمت فرستنده منعکس می شود.
تضعیف سیگنال (Insertion Loss / Attenuation): میزان افت قدرت سیگنال از مبدأ تا مقصد را نشان می دهد که ارتباط مستقیمی با طول کابل و کیفیت مس دارد.

عیب‌یابی و شناسایی خطاهای رایج در کابل‌ها

در هنگام انجام هرگونه تست، معمولاً با چند خطای رایج مواجه می شوید که شناخت آن ها سرعت عیب یابی را افزایش می دهد:

زوج های معکوس (Reversed Pairs): این خطا زمانی رخ می دهد که تکنسین در یک سمت کابل، پین ها را به صورت قرینه پانچ کرده باشد (مثلاً رشته ای که باید در پین ۱ باشد در پین ۸ قرار گرفته است).
تأثیرات EMI (تداخل الکترومغناطیسی): اگر در نرم افزارهای تست شبکه شاهد پکت لاست های تصادفی هستید اما تستر LED کابل را سالم نشان می دهد، احتمالاً کابل شبکه شما از کنار کابل های برق فشار قوی، موتورهای آسانسور یا لامپ های فلورسنت عبور کرده است. در این شرایط باید از کابل های دارای شیلد (SFTP) استفاده کنید.
کابل های آلومینیومی (CCA): همان طور که پیش تر اشاره شد، این کابل ها در متراژهای بالای ۴۰-۵۰ متر، به دلیل مقاومت بالای آلومینیوم، توانایی انتقال جریان الکتریکی ضعیف را ندارند و در تست های سرعت و تست فلوک به شدت مردود می شوند.

چرا تست کابل شبکه حیاتی است؟

سلامت کابل شبکه نقش بسیار مهمی در عملکرد شبکه دارد، زیرا حتی بهترین مودم، روتر یا سوئیچ شبکه هم نمی تواند ضعف کابل نامناسب را جبران کند. کابل معیوب یا بی کیفیت می تواند باعث کاهش سرعت انتقال داده، افزایش خطاهای شبکه و ناپایداری ارتباط شود.

در بسیاری از موارد کاربران تصور می کنند مشکل سرعت اینترنت به سرویس دهنده مربوط است، در حالی که کابل شبکه آسیب دیده یا غیراستاندارد عامل اصلی مشکل است. برای مثال یک کابل Cat6 سالم می تواند سرعت 1 گیگابیت یا حتی بالاتر را فراهم کند، اما اگر رشته ها به درستی پانچ نشده باشند یا کابل کیفیت پایینی داشته باشد، سرعت لینک ممکن است به 100 مگابیت کاهش پیدا کند.

به همین دلیل تست سلامت کابل شبکه قبل از راه اندازی و همچنین در زمان عیب یابی شبکه ضروری است.

نتیجه گیری

تست سلامت کابل شبکه یک فرآیند چندمرحله‌ای است که باید متناسب با ابعاد، بودجه و حساسیت شبکه شما انتخاب شود. اگر یک کاربر خانگی هستید، بررسی‌های نرم‌افزاری با کامپیوتر و یا استفاده از یک مولتی‌متر می‌تواند مشکلات ابتدایی شما را حل کند. برای نصاب‌ها و کارشناسان IT شرکت‌های کوچک، خرید یک دستگاه تست کابل شبکه میان‌رده (LED یا LCD) الزامی است. اما برای پروژه‌های ملی، دیتاسنترها و محیط‌های صنعتی، تنها گزینه‌ای که تضمین‌کننده کیفیت و پایداری شبکه در سال‌های متمادی خواهد بود، استفاده از کابل‌های مرغوب و انجام کامل تست فلوک کابل شبکه است. همواره به یاد داشته باشید که رعایت اصول کابل‌کشی (جلوگیری از خمش بیش از حد و عدم کشیدگی کابل) بهترین راه برای پیشگیری از خرابی‌هاست.

سوالات متداول

از کجا بفهمیم کابل شبکه سالم است؟

برای تشخیص سالم بودن کابل شبکه می توانید از چند روش استفاده کنید. ساده ترین روش بررسی Link Speed کارت شبکه است؛ اگر سرعت روی 1Gbps نمایش داده شود معمولاً کابل سالم است. همچنین می توانید از دستور Ping برای بررسی پایداری شبکه یا از تستر کابل شبکه برای بررسی دقیق رشته ها استفاده کنید. در پروژه های حرفه ای نیز تست فلوک دقیق ترین روش تشخیص سلامت کابل شبکه محسوب می شود.

آیا بدون دستگاه تستر می‌توان کابل شبکه را تست کرد؟

بله، تست کابل شبکه بدون دستگاه نیز امکان پذیر است. می توان با استفاده از کامپیوتر، دستور Ping، بررسی سرعت لینک کارت شبکه یا حتی مولتی متر سلامت کابل را به صورت اولیه بررسی کرد. البته این روش ها فقط مشکلات کلی را نشان می دهند و برای تست دقیق بهتر است از تستر کابل شبکه یا تست فلوک استفاده شود.

تفاوت تستر کابل شبکه معمولی با تست فلوک چیست؟

تستر کابل شبکه معمولی فقط اتصال صحیح رشته ها و ترتیب سیم ها را بررسی می کند، در حالی که تست فلوک پارامترهای پیشرفته ای مانند پهنای باند واقعی، نویز، افت سیگنال و کیفیت انتقال داده را اندازه گیری می کند. به همین دلیل تست فلوک بیشتر در پروژه های سازمانی و نصب های حرفه ای استفاده می شود.

چرا سرعت شبکه با کابل شبکه پایین می‌شود؟

کاهش سرعت شبکه معمولاً به دلیل کابل شبکه بی‌کیفیت یا معیوب اتفاق می‌افتد. عواملی مانند استفاده از کابل ۴ رشته‌ای، کابل CCA، پانچ اشتباه سوکت، نویز کابل برق یا آسیب دیدن کابل می‌توانند سرعت شبکه را کاهش دهند. تست کابل شبکه کمک می‌کند علت اصلی افت سرعت به‌سرعت مشخص شود.
