ماژول فیبر نوری SFP چیست؟ انواع و کاربردهای آن در شبکه
فهرست مطالب
در عصر دیجیتال امروز، سرعت و پایداری انتقال داده‌ها حرف اول را می‌زند. از استریم ویدئوهای با کیفیت بالا گرفته تا کنفرانس‌های ویدئویی، رایانش ابری و اینترنت اشیاء (IoT)، همه و همه نیازمند زیرساخت‌های شبکه‌ای قدرتمند هستند. در قلب این زیرساخت‌ها، فناوری فیبر نوری نقشی حیاتی ایفا می‌کند و ماژول‌های فیبر نوری SFP به عنوان یکی از اجزای کلیدی، انعطاف‌پذیری و کارایی بی‌نظیری را به شبکه‌ها می‌بخشند. اما این قطعات کوچک و پرکاربرد دقیقاً چه هستند و چگونه دنیای ارتباطات را متحول کرده‌اند؟ در این مقاله جامع، به دنیای ماژول‌های SFP سفر می‌کنیم، با نحوه کار، انواع، مزایا و کاربردهای آن‌ها آشنا می‌شویم و درک می‌کنیم چرا این فناوری کوچک، تأثیری بزرگ بر شبکه‌های مدرن دارد.

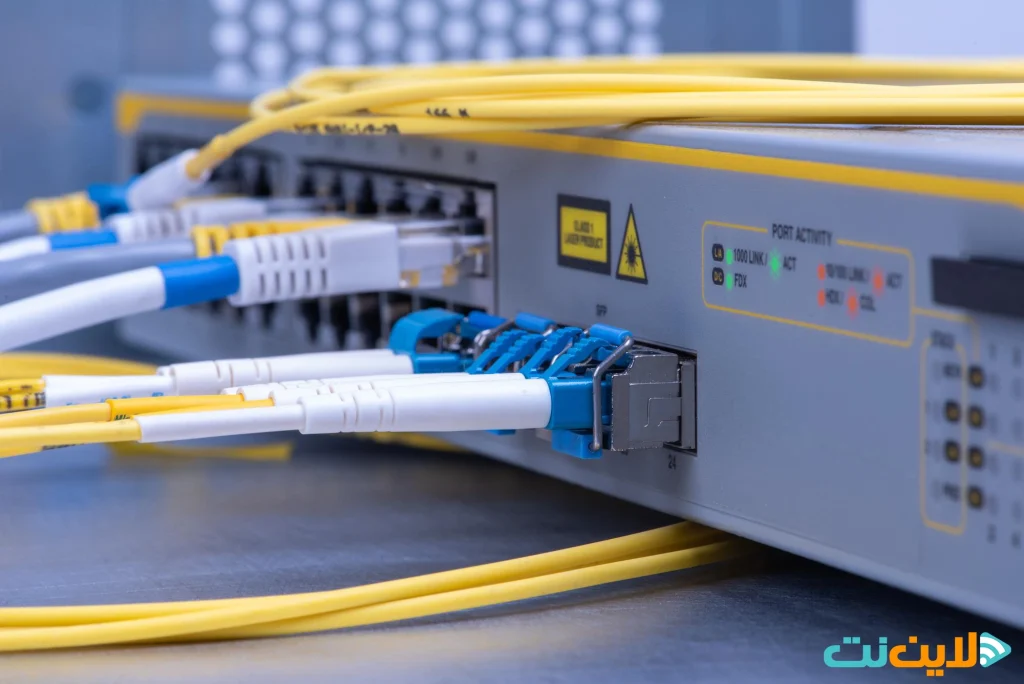

ماژول SFP چیست؟
SFP مخفف عبارت Small Form-factor Pluggable به معنی “قابل اتصال با فرم فاکتور کوچک” است. به زبان ساده، ماژول SFP یک فرستنده-گیرنده (Transceiver) جمع‌وجور و قابل تعویض در حین کار (Hot-swappable) است که برای تبدیل سیگنال‌های الکتریکی به سیگنال‌های نوری و بالعکس طراحی شده است. این ماژول‌ها به پورت‌های مخصوصی در تجهیزات شبکه مانند سوئیچ‌ها، روترها، فایروال‌ها و کارت‌های شبکه (NIC) متصل می‌شوند و امکان برقراری ارتباط از طریق کابل‌های فیبر نوری یا حتی کابل‌های مسی (در انواع خاص) را فراهم می‌کنند.
تصور کنید سوئیچ شبکه شما مانند یک مرکز فرماندهی است که نیاز دارد با دستگاه‌های مختلف در فواصل گوناگون ارتباط برقرار کند. پورت‌های SFP مانند درگاه‌های تطبیق‌پذیری هستند که به شما اجازه می‌دهند با قرار دادن ماژول مناسب، نوع و برد ارتباط را دقیقاً مطابق با نیاز خود تعیین کنید. این انعطاف‌پذیری، SFP را به یک استاندارد صنعتی محبوب تبدیل کرده است.
ماژول SFP چگونه کار می‌کند؟
عملکرد یک ماژول SFP فیبر نوری بر پایه دو جزء اصلی استوار است:
- فرستنده (Transmitter): این بخش سیگنال‌های الکتریکی دریافتی از دستگاه میزبان (مانند سوئیچ) را دریافت کرده و با استفاده از یک منبع نوری (معمولاً لیزر یا LED)، آن‌ها را به پالس‌های نوری تبدیل می‌کند. این پالس‌های نوری سپس از طریق کانکتور ماژول به درون کابل فیبر نوری فرستاده می‌شوند.
- گیرنده (Receiver): در سمت دیگر، این بخش پالس‌های نوری دریافتی از کابل فیبر نوری را با استفاده از یک فتودیود (Photodiode) تشخیص داده و آن‌ها را دوباره به سیگنال‌های الکتریکی تبدیل می‌کند تا توسط دستگاه میزبان قابل پردازش باشند.
این فرآیند تبدیل دوطرفه (ارسال و دریافت) به ماژول SFP اجازه می‌دهد تا به عنوان پلی بین دنیای الکتریکی داخل تجهیزات شبکه و دنیای نوری کابل‌های فیبر نوری عمل کند و ارتباطات پرسرعت در فواصل طولانی را ممکن سازد.
چرا ماژول SFP؟ مزایای کلیدی که باید بدانید
محبوبیت گسترده ماژول‌های SFP بی‌دلیل نیست. این قطعات کوچک مزایای قابل توجهی را برای طراحان و مدیران شبکه به ارمغان می‌آورند:
۱- انعطاف‌پذیری بالا: مهم‌ترین مزیت SFP، قابلیت انتخاب نوع ارتباط بر اساس نیاز است. شما می‌توانید بسته به فاصله، سرعت مورد نیاز و نوع کابل‌کشی (فیبر تک حالته یا چند حالته)، ماژول مناسب را انتخاب کنید.
۲- قابلیت تعویض در حین کار (Hot-Swappable): ماژول‌های SFP را می‌توان بدون نیاز به خاموش کردن یا ری‌استارت کردن تجهیزات شبکه، تعویض یا نصب کرد. این ویژگی باعث کاهش چشمگیر زمان قطعی شبکه (Downtime) هنگام ارتقاء یا تعمیر می‌شود.
۳- صرفه‌جویی در هزینه: به جای خرید سوئیچ‌هایی با پورت‌های فیبر نوری ثابت و گران‌قیمت، می‌توانید سوئیچ‌هایی با پورت‌های SFP تهیه کنید و فقط ماژول‌های مورد نیاز خود را خریداری نمایید. این رویکرد “پرداخت به ازای رشد” (Pay-as-you-grow) هزینه‌ها را بهینه‌سازی می‌کند.
۴- اندازه کوچک و تراکم پورت بالا: فرم فاکتور کوچک SFP به تولیدکنندگان اجازه می‌دهد تعداد زیادی پورت را در فضای محدودی روی پنل جلویی دستگاه‌ها تعبیه کنند، که این امر برای مراکز داده و محیط‌هایی با فضای محدود بسیار ارزشمند است.
۵- پشتیبانی از مسافت‌های مختلف: با انتخاب ماژول مناسب، می‌توانید ارتباطات از چند متر تا ده‌ها و حتی صدها کیلومتر را برقرار کنید.
۶- سازگاری گسترده (MSA): به لطف توافق‌نامه‌های چند منبعی (Multi-Source Agreements – MSA)، ماژول‌های SFP تولید شده توسط سازندگان مختلف، اغلب با تجهیزات متنوعی سازگار هستند (اگرچه بررسی سازگاری همیشه توصیه می‌شود).
ویژگی های برجسته ماژول های فیبر نوری SFP
هنگام انتخاب یا کار با ماژول‌های SFP، چندین ویژگی فنی کلیدی وجود دارد که باید به آن‌ها توجه کرد:
- نرخ انتقال داده (Data Rate): ماژول‌های SFP استاندارد معمولاً از سرعت 1 گیگابیت بر ثانیه (Gbps) پشتیبانی می‌کنند. نسخه‌های پیشرفته‌تر مانند SFP+ (ده گیگابیت)، SFP28 (بیست و پنج گیگابیت)، QSFP+ (چهل گیگابیت) و QSFP28 (صد گیگابیت) نیز وجود دارند که فرم فاکتور مشابه یا کمی بزرگ‌تری دارند.
- نوع فیبر (Fiber Type): ماژول‌ها برای کار با فیبرهای چند حالته (Multi-Mode Fiber – MMF) یا تک حالته (Single-Mode Fiber – SMF) طراحی می‌شوند. فیبرهای MMF معمولاً برای فواصل کوتاه‌تر (تا حدود 550 متر) و فیبرهای SMF برای فواصل طولانی‌تر (چندین کیلومتر) استفاده می‌شوند.
- طول موج (Wavelength): نوری که ماژول ارسال می‌کند، طول موج مشخصی دارد که بر حسب نانومتر (nm) اندازه‌گیری می‌شود. طول موج‌های رایج برای MMF معمولاً 850 نانومتر و برای SMF 1310 نانومتر یا 1550 نانومتر است. ماژول‌های خاص مانند CWDM و DWDM از چندین طول موج برای افزایش ظرفیت استفاده می‌کنند.
- حداکثر فاصله انتقال (Maximum Distance): هر ماژول برای پشتیبانی از حداکثر فاصله مشخصی طراحی شده است که به نوع فیبر، طول موج و قدرت فرستنده بستگی دارد (مثلاً 10 کیلومتر، 40 کیلومتر، 80 کیلومتر).
- نوع کانکتور (Connector Type): رایج‌ترین نوع کانکتور برای ماژول‌های SFP فیبر نوری، LC Duplex است، اگرچه کانکتورهای دیگری مانند SC نیز ممکن است در مدل‌های قدیمی‌تر یا خاص دیده شوند.
- پشتیبانی از DOM/DDM: بسیاری از ماژول‌های مدرن از ویژگی Digital Diagnostics Monitoring (DDM) یا Digital Optical Monitoring (DOM) پشتیبانی می‌کنند که به مدیران شبکه اجازه می‌دهد پارامترهای عملکردی ماژول مانند قدرت سیگنال نوری (ورودی و خروجی)، دما و ولتاژ را به صورت زنده نظارت کنند.

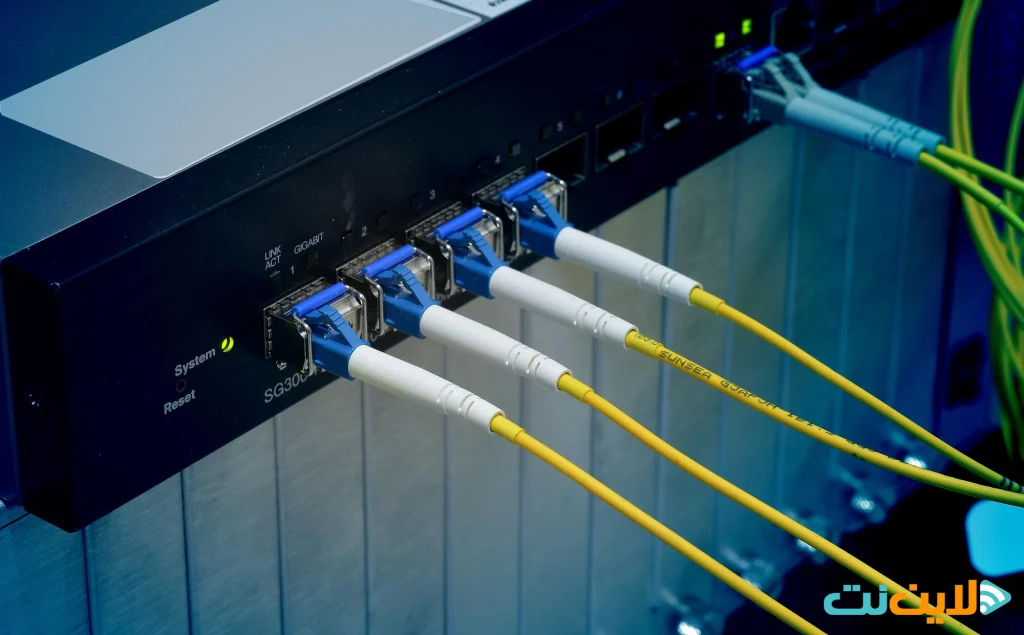

انواع ماژول های SFP: کدام یک برای شما مناسب است؟
ماژول‌های SFP در انواع مختلفی عرضه می‌شوند که هر کدام برای کاربرد خاصی بهینه شده‌اند. شناخت این تفاوت‌ها برای انتخاب صحیح ضروری است:
بر اساس نوع فیبر و فاصله:
SX (Short Wavelength/Reach): برای فیبر چند حالته (MMF)، طول موج 850nm، مناسب فواصل کوتاه (معمولاً تا 550 متر).
LX (Long Wavelength/Reach): معمولاً برای فیبر تک حالته (SMF)، طول موج 1310nm، مناسب فواصل تا 10 کیلومتر. برخی مدل‌های LX با کابل تطبیق مد (Mode Conditioning Patch Cable) روی MMF نیز کار می‌کنند.
EX (Extended Reach): برای فیبر تک حالته (SMF)، طول موج 1310nm، مناسب فواصل تا 40 کیلومتر.
ZX (Extended Reach): برای فیبر تک حالته (SMF)، طول موج 1550nm، مناسب فواصل بسیار طولانی (تا 70 یا 80 کیلومتر).
EZX/XD: برای فواصل طولانی‌تر (120 کیلومتر یا بیشتر) روی SMF.
بر اساس سرعت:
SFP: سرعت 100 مگابیت یا 1 گیگابیت بر ثانیه.
SFP+: سرعت 10 گیگابیت بر ثانیه (فرکانس کاری بالاتر از SFP اما فرم فاکتور یکسان).
SFP28: سرعت 25 گیگابیت بر ثانیه (اغلب برای اتصال سرورها و سوئیچ‌های Top-of-Rack).
QSFP+/QSFP28: فرم فاکتور کمی بزرگتر (Quad SFP) برای سرعت‌های بالاتر (40G/100G).
انواع خاص:
ماژول مسی (Copper SFP / 1000BASE-T): به جای فیبر نوری، از کابل شبکه مسی استاندارد (مانند Cat5e/Cat6) با کانکتور RJ-45 استفاده می‌کند و ارتباط گیگابیتی تا 100 متر را فراهم می‌کند.
BiDi (Bi-Directional) SFP: این ماژول‌ها تنها از یک رشته فیبر نوری (به جای دو رشته) برای ارسال و دریافت همزمان استفاده می‌کنند. این کار با استفاده از دو طول موج متفاوت برای ارسال و دریافت انجام می‌شود (مثلاً ارسال روی 1310nm و دریافت روی 1550nm). این ماژول‌ها هزینه‌های کابل‌کشی را کاهش می‌دهند.
CWDM/DWDM SFP: این ماژول‌ها بخشی از سیستم‌های تسهیم طول موج (Wavelength Division Multiplexing) هستند که امکان ارسال چندین سیگنال مستقل با طول موج‌های مختلف را روی یک رشته فیبر فراهم می‌کنند و ظرفیت پهنای باند فیبر را به شدت افزایش می‌دهند.
استانداردهای رایج ماژول های SFP
برای اطمینان از قابلیت همکاری بین تجهیزات و ماژول‌های تولیدکنندگان مختلف، استانداردها و توافق‌نامه‌هایی وجود دارد:
۱- MSA (Multi-Source Agreement): این توافق‌نامه‌ها توسط گروهی از تولیدکنندگان تعریف می‌شوند و مشخصات فنی، ابعاد فیزیکی و سازگاری الکتریکی ماژول‌ها را تعیین می‌کنند. پایبندی به MSA تضمین می‌کند که (در تئوری) ماژول یک سازنده در دستگاه سازنده دیگر کار کند. با این حال، برخی تولیدکنندگان تجهیزات (مانند سیسکو) ممکن است سازگاری را به ماژول‌های برند خود یا ماژول‌های تایید شده محدود کنند.
۲- استاندارد های IEEE: پروتکل‌های ارتباطی که توسط ماژول‌ها پشتیبانی می‌شوند (مانند اترنت گیگابیت، 10 گیگابیت اترنت و غیره) توسط استانداردهای موسسه مهندسان برق و الکترونیک (IEEE) مانند IEEE 802.3 (استاندارد اترنت) تعریف می‌شوند.
ماژول های فیبر نوری سیسکو
سیسکو (Cisco) به عنوان یکی از بزرگترین تولیدکنندگان تجهیزات شبکه، طیف گسترده‌ای از ماژول‌های SFP و +SFP را با برند خود ارائه می‌دهد (مانند سری GLC). ماژول‌های سیسکو به کیفیت بالا و سازگاری تضمین شده با تجهیزات سیسکو معروف هستند.
نکته مهم در مورد ماژول‌های سیسکو، موضوع سازگاری (Compatibility) است. سیستم‌عامل تجهیزات سیسکو (IOS) معمولاً بررسی می‌کند که آیا ماژول نصب شده، یک ماژول اصلی سیسکو است یا خیر. در صورت عدم شناسایی به عنوان ماژول اصلی، ممکن است پورت فعال نشود یا هشدارهایی نمایش داده شود. با این حال، راه‌حل‌هایی برای استفاده از ماژول‌های شخص ثالثِ (Third-Party) سازگار با سیسکو وجود دارد که اغلب قیمت پایین‌تری دارند. این ماژول‌ها به گونه‌ای برنامه‌ریزی شده‌اند که توسط تجهیزات سیسکو به عنوان ماژول اصلی شناسایی شوند. هنگام خرید ماژول‌های شخص ثالث، اطمینان از سازگاری تضمین شده با مدل خاص دستگاه سیسکو ضروری است.
تفاوت اصلی بین ماژول های SFP و +SFP
تفاوت اصلی بین ماژول‌های SFP و SFP+ در سرعت انتقال داده (Data Rate) و استانداردهایی است که پشتیبانی می‌کنند، در حالی که از نظر اندازه فیزیکی (Form Factor) یکسان هستند.
بیایید به جزئیات بپردازیم:
سرعت انتقال داده (Data Rate):
SFP (Small Form-factor Pluggable): عمدتاً برای سرعت 1 گیگابیت بر ثانیه (Gbps) طراحی شده است. البته می‌تواند سرعت‌های پایین‌تر مانند 100 مگابیت بر ثانیه یا حتی پروتکل‌های دیگری مانند Fibre Channel (1G, 2G, 4G) را نیز پشتیبانی کند، اما کاربرد غالب آن در اترنت گیگابیتی است.
SFP+ (Enhanced Small Form-factor Pluggable): نسخه بهبود یافته SFP است که برای سرعت 10 گیگابیت بر ثانیه (Gbps) طراحی شده است. این استاندارد بسیار رایج‌تر برای ارتباطات 10 گیگابیتی نسبت به استانداردهای قدیمی‌تر (مانند XENPAK یا X2) است، زیرا همان ابعاد SFP را دارد. همچنین می‌تواند Fibre Channel 8G را پشتیبانی کند.
ابعاد فیزیکی (Form Factor):
هر دو ماژول SFP و SFP+ دارای ابعاد فیزیکی یکسانی هستند. این به این معنی است که یک ماژول SFP+ می‌تواند از نظر فیزیکی در پورت SFP قرار گیرد و بالعکس. اما این به معنی سازگاری عملکردی نیست (که در نکته بعدی توضیح داده می‌شود). یکسان بودن ابعاد باعث افزایش تراکم پورت در تجهیزات 10G شد.
سازگاری (Compatibility):
قراردادن ماژول SFP در پورت SFP+: معمولاً امکان‌پذیر است. اکثر پورت‌های SFP+ به گونه‌ای طراحی شده‌اند که با ماژول‌های SFP نیز سازگار باشند (Backward Compatible). در این حالت، پورت با سرعت پایین‌تر (یعنی 1 Gbps) کار خواهد کرد. البته همیشه بهتر است مستندات تجهیزات خاص خود را بررسی کنید.
قراردادن ماژول SFP+ در پورت SFP: معمولاً امکان‌پذیر نیست یا کار نخواهد کرد. پورت SFP برای سیگنال‌دهی با سرعت 1 Gbps طراحی شده و نمی‌تواند ماژول 10 Gbps را پشتیبانی کند. حتی اگر ماژول از نظر فیزیکی جا بیفتد، لینک برقرار نخواهد شد یا دستگاه آن را شناسایی نمی‌کند.
استانداردها:
SFP: عمدتاً بر اساس استاندارد IEEE 802.3z (Gigabit Ethernet) و مشخصات SFF-8472 تعریف می‌شود.
SFP+: عمدتاً بر اساس استاندارد IEEE 802.3ae (10 Gigabit Ethernet) و مشخصات SFF-8431 و SFF-8432 تعریف می‌شود.
چرا به ماژول SFP نیاز داریم؟
شاید بپرسید در نهایت چرا وجود این ماژول‌ها اینقدر ضروری است؟ پاسخ در نیاز روزافزون به انعطاف‌پذیری و مقیاس‌پذیری در طراحی و مدیریت شبکه‌ها نهفته است:
- اتصال ترکیبی: شبکه‌ها اغلب ترکیبی از کابل‌های مسی و فیبر نوری هستند. پورت‌های SFP به مدیران شبکه اجازه می‌دهند به راحتی بین این دو نوع رسانه پل بزنند.
- پوشش فواصل مختلف: نیازهای فاصله در یک شبکه می‌تواند بسیار متغیر باشد (اتصال سرور در رک، اتصال بین طبقات، اتصال بین ساختمان‌ها یا حتی شهرها). ماژول‌های SFP امکان انتخاب دقیق برد مورد نیاز را می‌دهند.
- ارتقاء آسان: با افزایش نیاز به پهنای باند، می‌توان به سادگی ماژول‌های SFP (مثلاً 1G) را با ماژول‌های +SFP (ده گیگابیت) جایگزین کرد (به شرط پشتیبانی پورت توسط دستگاه)، بدون نیاز به تعویض کل سوئیچ یا روتر.
- کاهش هزینه‌های اولیه و نگهداری: امکان خرید ماژول‌ها بر اساس نیاز فعلی و آتی، هزینه‌ها را مدیریت‌پذیر می‌کند. همچنین، تعویض یک ماژول خراب بسیار ساده‌تر و ارزان‌تر از تعمیر یا تعویض یک دستگاه کامل است.
- استانداردسازی: استفاده از یک فرم فاکتور استاندارد، مدیریت موجودی و انتخاب قطعات را ساده‌تر می‌کند.
نتیجه گیری
ماژول‌های فیبر نوری SFP شاید در نگاه اول قطعات کوچکی به نظر برسند، اما نقشی حیاتی در ایجاد شبکه‌های مدرن، پرسرعت و انعطاف‌پذیر ایفا می‌کنند. توانایی آن‌ها در تبدیل سیگنال‌ها، پشتیبانی از انواع رسانه‌ها و فواصل، قابلیت تعویض آسان و فرم فاکتور کوچک، آن‌ها را به ابزاری ضروری برای مهندسان و مدیران شبکه تبدیل کرده است.
از مراکز داده عظیم گرفته تا شبکه‌های سازمانی و زیرساخت‌های مخابراتی، ماژول‌های SFP و نسل‌های بعدی آن (+SFP, SFP28, QSFP) همچنان به تکامل خود ادامه می‌دهند و راه را برای سرعت‌های بالاتر و ارتباطات کارآمدتر هموار می‌کنند. درک صحیح قابلیت‌ها و انواع این ماژول‌ها به شما کمک می‌کند تا شبکه‌ای بسازید که نه تنها نیازهای امروز شما را برآورده کند، بلکه برای چالش‌ها و فرصت‌های آینده نیز آماده باشد.
