نحوه استفاده از سوئیچ های PoE برای دوربین های تحت شبکه
فهرست مطالب
در دنیای امروز که امنیت و نظارت جایگاه ویژه‌ای پیدا کرده است، سیستم‌های دوربین مداربسته به یکی از ابزارهای اصلی برای دستیابی به این اهداف تبدیل شده‌اند. با پیشرفت تکنولوژی، شاهد گذار از سیستم‌های آنالوگ به سیستم‌های پیشرفته‌تر تحت شبکه (IP) هستیم. این دوربین‌های تحت شبکه قابلیت‌ها و انعطاف‌پذیری بی‌نظیری ارائه می‌دهند، اما راه‌اندازی آن‌ها نیازمند زیرساخت شبکه‌ای مناسب است. یکی از کلیدی‌ترین اجزای این زیرساخت، به‌خصوص هنگام استفاده از تعداد بالای دوربین، استفاده از سوئیچ‌های POE (Power over Ethernet) است. این مقاله به صورت جامع به بررسی سوئیچ‌های PoE، دوربین‌های تحت شبکه و نحوه استفاده بهینه از آن‌ها در سیستم‌های نظارتی می‌پردازد.
دوربین تحت شبکه چیست؟
دوربین تحت شبکه (IP Camera) نوعی دوربین نظارتی است که داده‌های تصویری و صوتی را به صورت دیجیتال و از طریق شبکه کامپیوتری (مانند شبکه محلی یا اینترنت) ارسال و دریافت می‌کند. برخلاف دوربین‌های آنالوگ قدیمی که سیگنال ویدئویی را به صورت آنالوگ و از طریق کابل کواکسیال منتقل می‌کردند و نیاز به کابل برق جداگانه داشتند، دوربین‌های IP از پروتکل‌های شبکه (مانند TCP/IP) برای ارتباط استفاده می‌کنند.
این ویژگی دیجیتال بودن، مزایای قابل توجهی را به ارمغان می‌آورد:
کیفیت تصویر بالاتر: دوربین‌های IP قادر به ارائه رزولوشن‌های بسیار بالاتر، حتی تا 4K و بیشتر، هستند که جزئیات بیشتری را نسبت به دوربین‌های آنالوگ ثبت می‌کنند.
قابلیت‌های هوشمند: بسیاری از دوربین‌های IP دارای قابلیت‌های پردازش تصویر داخلی هستند، مانند تشخیص حرکت پیشرفته، تشخیص چهره، تجزیه و تحلیل ویدئویی (VCA) مانند شمارش افراد یا تشخیص ورود به منطقه ممنوعه.
انعطاف‌پذیری بالا: می‌توان آن‌ها را به راحتی در هر نقطه‌ای که دسترسی به شبکه وجود دارد، نصب کرد. مدیریت و دسترسی به تصاویر می‌تواند از راه دور و از طریق شبکه انجام شود.
امکان استفاده از زیرساخت موجود شبکه: در بسیاری از موارد، می‌توان از کابل‌کشی شبکه موجود (مانند کابل‌های اترنت) برای انتقال داده استفاده کرد.
قابلیت انتقال صدا: بسیاری از دوربین‌های IP علاوه بر تصویر، امکان انتقال صدای دوطرفه را نیز فراهم می‌کنند.
نحوه کارکرد دوربین تحت شبکه
عملکرد یک دوربین تحت شبکه شامل چند مرحله اصلی است:
- دریافت تصویر: لنز دوربین نور را بر روی یک حسگر تصویر (مانند CMOS یا CCD) متمرکز می‌کند.
- تبدیل آنالوگ به دیجیتال: حسگر تصویر سیگنال نوری را به یک سیگنال الکتریکی آنالوگ تبدیل می‌کند و سپس این سیگنال توسط یک مبدل آنالوگ به دیجیتال (ADC) به داده‌های دیجیتال تبدیل می‌شود.
- پردازش تصویر: پردازنده داخلی دوربین (DSP – Digital Signal Processor) داده‌های دیجیتال خام را پردازش می‌کند. این پردازش شامل بهبود تصویر، تنظیم رنگ، نور و کنتراست است.
- فشرده‌سازی (کدگذاری): داده‌های تصویری پردازش شده حجم بسیار بالایی دارند. برای کاهش حجم و امکان انتقال آسان‌تر از طریق شبکه، این داده‌ها با استفاده از الگوریتم‌های فشرده‌سازی مانند H.264 (MPEG-4 Part 10 AVC) یا H.265 (HEVC) فشرده می‌شوند. H.265 نسبت به H.264 فشرده‌سازی بهتری ارائه می‌دهد و پهنای باند کمتری نیاز دارد.
- بسته‌بندی داده و ارسال از طریق شبکه: داده‌های فشرده شده در قالب بسته‌های داده (Packet) بر اساس پروتکل‌های شبکه (مانانند TCP/IP) بسته‌بندی می‌شوند. این بسته‌ها از طریق کابل شبکه (اترنت) یا به صورت بی‌سیم (Wi-Fi) ارسال می‌شوند. هر دوربین IP دارای یک آدرس IP منحصربه‌فرد در شبکه است که امکان شناسایی و دسترسی به آن را فراهم می‌کند.
- دریافت و ذخیره‌سازی/نمایش: بسته‌های داده توسط یک دستگاه دریافت‌کننده مانند NVR (Network Video Recorder)، سرور مجهز به نرم‌افزار VMS (Video Management Software) یا حتی یک کامپیوتر شخصی دریافت می‌شوند. این دستگاه‌ها بسته‌های داده را باز کرده، فشرده‌سازی را معکوس (کدگشایی) کرده و تصویر را نمایش می‌دهند یا برای بازبینی‌های بعدی ذخیره می‌کنند.
نکته مهم در کارکرد دوربین‌های IP، نیاز آن‌ها به هم توان (برق) و هم داده (اتصال شبکه) است. اینجاست که نقش سوئیچ‌های POE پررنگ می‌شود.

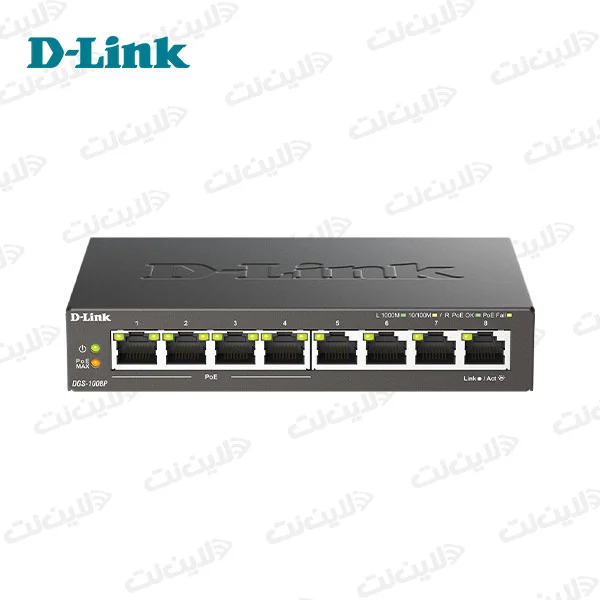

سوئیچ PoE چیست؟
سوئیچ POE مخفف Power over Ethernet Switch است. به زبان ساده، یک سوئیچ شبکه است که علاوه بر وظیفه اصلی خود یعنی مدیریت و هدایت ترافیک داده بین دستگاه‌های متصل به شبکه، قابلیت ارسال توان الکتریکی (برق) را نیز از طریق همان کابل شبکه (کابل اترنت استاندارد مانند Cat5e، Cat6 و…) به دستگاه‌های متصل فراهم می‌کند.
به عبارت دیگر، یک سوئیچ POE ترکیبی از عملکرد یک سوئیچ شبکه استاندارد و یک منبع تغذیه (پاور اینجکتور) است. این قابلیت به دستگاه‌های سازگار با POE، مانند دوربین‌های تحت شبکه POE-Enabled، تلفن‌های VoIP، اکسس پوینت‌های بی‌سیم و… اجازه می‌دهد که هم داده‌ها را ارسال و دریافت کنند و هم برق مورد نیاز خود را تنها از طریق یک کابل شبکه تأمین نمایند.
استانداردهای POE:
فناوری POE بر اساس استانداردهای تعریف شده توسط IEEE (Institute of Electrical and Electronics Engineers) عمل می‌کند. مهم‌ترین استانداردها عبارتند از:
IEEE 802.3af (POE): اولین استاندارد PoE که تا ۱۵.۴ وات توان DC را در هر پورت فراهم می‌کند. با این حال، به دلیل افت ولتاژ در طول کابل، معمولاً دستگاه متصل حدود ۱۲.۹۵ وات توان دریافت می‌کند.
IEEE 802.3at (POE+ یا POE Plus): استاندارد بهبود یافته‌ای که توان بیشتری ارائه می‌دهد. این استاندارد تا ۳۰ وات توان DC را در هر پورت تأمین می‌کند و دستگاه متصل معمولاً حدود ۲۵.۵ وات دریافت می‌کند. این استاندارد برای دوربین‌های IP پیشرفته‌تر، دوربین‌های PTZ (Pan-Tilt-Zoom) و برخی اکسس پوینت‌های پرمصرف مناسب است.
IEEE 802.3bt (POE++ یا 4PPoE): جدیدترین استاندارد که توان بسیار بالاتری را ارائه می‌دهد. این استاندارد دو نوع دارد:
Type 3: تا ۶۰ وات توان (دستگاه دریافت کننده تا ۵۱ وات)
Type 4: تا ۹۰-۱۰۰ وات توان (دستگاه دریافت کننده تا ۷۱.۳ وات) این استاندارد برای دستگاه‌های بسیار پرمصرف مانند نمایشگرهای کوچک، لپ‌تاپ‌ها و دوربین‌های PTZ پیشرفته با هیتر و فن استفاده می‌شود.
نکات مهم در مورد سوئیچ‌های POE:
بودجه کلی توان (Power Budget): هر سوئیچ PoE دارای یک حداکثر توان کلی است که می‌تواند به تمام پورت‌های PoE خود اختصاص دهد. مجموع توان مصرفی تمام دستگاه‌های متصل نباید از این بودجه تجاوز کند. هنگام انتخاب سوئیچ، باید مجموع حداکثر توان مورد نیاز دوربین‌ها و سایر دستگاه‌های POE را محاسبه کرده و سوئیچی با بودجه توان کافی انتخاب کنید.
توان هر پورت: هر پورت POE در سوئیچ، بسته به استاندارد پشتیبانی شده (af, at, bt)، حداکثر توان مشخصی را می‌تواند ارائه دهد. باید مطمئن شوید که توان مورد نیاز هر دوربین از حداکثر توان هر پورت سوئیچ بیشتر نباشد.
انواع سوئیچ POE:
Unmanaged POE Switch: ساده‌ترین نوع، بدون نیاز به تنظیمات پیچیده، فقط قابلیت اتصال و تأمین برق را دارند. مناسب برای شبکه‌های کوچک و ساده.
Managed POE Switch: قابلیت‌های مدیریتی پیشرفته‌ای مانند VLAN، QoS، مانیتورینگ مصرف توان هر پورت، روشن/خاموش کردن پورت‌ها از راه دور و… را ارائه می‌دهند. مناسب برای شبکه‌های بزرگ‌تر و پیچیده‌تر.
اهمیت و چرایی استفاده از سوئیچ PoE برای سیستم دوربین مدار بسته تحت شبکه
استفاده از سوئیچ‌های POE در سیستم‌های دوربین مداربسته تحت شبکه، مزایای فراوانی دارد که آن را به گزینه‌ای ایده‌آل تبدیل می‌کند. این مزایا دلیل اصلی محبوبیت و ضرورت استفاده از آن‌هاست:
- ساده‌سازی کابل‌کشی و کاهش شلوغی: مهم‌ترین مزیت. به جای نیاز به دو کابل مجزا (یکی برای داده و دیگری برای برق) برای هر دوربین، تنها به یک کابل شبکه نیاز دارید. این کار سیم‌کشی را به طرز چشمگیری ساده‌تر، تمیزتر و کم‌حجم‌تر می‌کند.
- کاهش هزینه‌های نصب و راه‌اندازی: نیاز کمتر به کابل (فقط کابل شبکه به جای کابل شبکه + کابل برق)، حذف نیاز به پریز برق در نزدیکی هر دوربین، و کاهش زمان نصب (زیرا نیاز به برق‌کشی جداگانه نیست) منجر به کاهش قابل توجه هزینه‌های مواد و دستمزد نصب می‌شود.
- انعطاف‌پذیری در محل نصب دوربین: چون نیازی به دسترسی به پریز برق در محل نصب دوربین نیست، می‌توانید دوربین‌ها را در مکان‌های بهینه‌تر برای پوشش نظارتی قرار دهید، حتی اگر پریز برق در آنجا وجود نداشته باشد (مانند ارتفاعات بالا، زیر سقف‌ها، ستون‌ها و…).
- نصب سریع‌تر و آسان‌تر (Plug-and-Play): برای دوربین‌های سازگار با PoE، نصب بسیار ساده است. کافیست کابل شبکه را از سوئیچ PoE به دوربین وصل کنید. دوربین هم اتصال شبکه برقرار کرده و هم برق مورد نیاز خود را تأمین می‌کند.
- قابلیت اطمینان بالاتر و مدیریت متمرکز برق: منبع تغذیه دوربین‌ها به صورت متمرکز در محل سوئیچ PoE قرار دارد. این امکان را فراهم می‌کند که سوئیچ را به یک منبع تغذیه اضطراری (UPS – Uninterruptible Power Supply) متصل کنید. در صورت قطع برق، دوربین‌ها همچنان می‌توانند برای مدت زمان مشخصی روشن بمانند و به ضبط ادامه دهند، که امنیت سیستم را در برابر قطعی برق افزایش می‌دهد.
- ایمنی بیشتر: برق ارسالی از طریق PoE ولتاژ پایین (معمولاً ۴۴ تا ۵۷ ولت DC) است که کار کردن با آن نسبت به برق ۱۱۰/۲۲۰ ولت AC ایمن‌تر است.
- مدیریت آسان‌تر (در سوئیچ‌های مدیریتی): سوئیچ‌های PoE مدیریتی امکان مانیتورینگ و مدیریت توان مصرفی هر پورت را فراهم می‌کنند. در صورت نیاز، می‌توان پورت‌ها را ریستارت کرد یا برق آن‌ها را قطع و وصل نمود، که در عیب‌یابی دوربین‌ها بسیار مفید است.
به طور خلاصه، استفاده از سوئیچ PoE فرآیند نصب سیستم دوربین مداربسته تحت شبکه را ساده‌تر، سریع‌تر، ارزان‌تر، انعطاف‌پذیرتر و قابل اطمینان‌تر می‌کند. این فناوری به ستون فقرات بسیاری از سیستم‌های نظارتی مدرن تبدیل شده است.
نحوه اتصال دوربین به سوئیچ PoE برای سیستم دوربین تحت شبکه
استفاده از سوئیچ PoE برای اتصال دوربین‌های تحت شبکه فرآیند نسبتاً ساده‌ای دارد، اما نیازمند رعایت چند مرحله کلیدی است:
- انتخاب سوئیچ POE مناسب: بر اساس تعداد دوربین‌ها، توان مصرفی هر دوربین (استاندارد POE مورد نیاز af, at, bt) و بودجه کلی توان مورد نیاز، سوئیچ مناسب را انتخاب کنید. به تعداد پورت‌های POE و همچنین پورت‌های Uplink (برای اتصال به NVR یا شبکه اصلی) دقت کنید.
- موقعیت‌یابی سوئیچ و دوربین‌ها: سوئیچ POE را در محلی مناسب و امن (مانند رک سرور یا کمد تجهیزات) قرار دهید که نزدیک به NVR/دستگاه ضبط و همچنین در فاصله مناسبی از دوربین‌ها (حداکثر ۱۰۰ متر با کابل Cat5e/Cat6 برای سرعت گیگابیت اترنت و POE استاندارد) باشد. دوربین‌ها را در محل‌های مورد نظر برای پوشش نظارتی نصب کنید.
- کابل‌کشی شبکه: با استفاده از کابل‌های شبکه استاندارد (مانند Cat5e یا Cat6 با کیفیت خوب)، مسیر کابل را از محل سوئیچ POE تا محل هر دوربین تعیین کرده و کابل‌کشی را انجام دهید. مطمئن شوید کابل‌ها به درستی سوکت‌زنی (با کانکتورهای RJ45) شده‌اند. برای محیط‌های بیرونی یا مسیرهای طولانی‌تر ممکن است نیاز به کابل‌های Cat6a یا Cat7 و/یا استفاده از افزاینده‌های POE (POE Extender) یا فیبر نوری باشد.
- اتصال دوربین‌ها به پورت‌های PoE سوئیچ: سر دیگر کابل‌های شبکه‌ای که از دوربین‌ها آمده‌اند را به پورت‌های POE سوئیچ وصل کنید. اگر دوربین شما سازگار با PoE باشد، به محض اتصال کابل به پورت PoE فعال سوئیچ، برق مورد نیاز خود را دریافت کرده و روشن می‌شود.
- اتصال سوئیچ به NVR یا شبکه اصلی: معمولاً سوئیچ‌های PoE دارای یک یا چند پورت Uplink (با سرعت بالاتر مانند گیگابیت اترنت) هستند که برای اتصال سوئیچ به دستگاه ضبط تصاویر (NVR) یا روتر/شبکه محلی اصلی استفاده می‌شوند. کابل شبکه را از پورت Uplink سوئیچ به پورت LAN در NVR یا پورت مناسب در روتر/سوئیچ اصلی شبکه متصل کنید.
- اتصال سوئیچ به برق: سوئیچ PoE را با استفاده از آداپتور یا کابل برق مخصوص خود به پریز برق (ترجیحاً متصل به UPS) وصل کنید.
- پیکربندی دوربین‌ها و NVR: پس از روشن شدن دوربین‌ها (که توسط PoE تغذیه شده‌اند)، باید آن‌ها را در شبکه پیدا کرده و پیکربندی کنید. این مرحله معمولاً شامل موارد زیر است:
- تنظیم آدرس IP برای هر دوربین (می‌تواند به صورت Static IP یا DHCP باشد).
- تنظیم نام کاربری و رمز عبور برای دسترسی به دوربین.
- تنظیم کیفیت تصویر، فریم‌ریت و تنظیمات فشرده‌سازی.
- افزودن دوربین‌ها به NVR یا نرم‌افزار VMS. این کار معمولاً از طریق اسکن شبکه توسط NVR یا وارد کردن دستی آدرس IP دوربین‌ها انجام می‌شود.
- تنظیمات ضبط در NVR (مانند ضبط پیوسته، تشخیص حرکت، زمان‌بندی).
- تست و راه‌اندازی نهایی: پس از پیکربندی، عملکرد هر دوربین را بررسی کنید. مطمئن شوید تصویر به درستی در NVR نمایش داده می‌شود، ضبط انجام می‌شود و قابلیت‌های هوشمند (در صورت وجود) کار می‌کنند. همچنین وضعیت اتصال و توان مصرفی دوربین‌ها را در رابط کاربری سوئیچ (اگر مدیریتی باشد) بررسی کنید.
آموزش کامل نصب دوربین تحت شبکه (با استفاده از سوئیچ PoE)
نصب فیزیکی و نرم‌افزاری دوربین تحت شبکه با استفاده از سوئیچ POE را می‌توان در مراحل زیر خلاصه کرد:
مرحله ۱: برنامه‌ریزی و طراحی
تعیین نقاط نصب: بهترین محل‌ها برای نصب دوربین‌ها را برای پوشش حداکثری و نقاط کور حداقلی مشخص کنید. ارتفاع، زاویه دید، نور محیط و مقاومت در برابر عوامل محیطی (در صورت نصب در فضای باز) را در نظر بگیرید.
محاسبه تعداد دوربین و نوع آن‌ها: بر اساس نیازهای نظارتی، تعداد و نوع دوربین‌ها (ثابت، متحرک، دید در شب، وضوح بالا و…) را انتخاب کنید.
محاسبه تعداد سوئیچ POE: تعداد پورت‌های POE مورد نیاز (به ازای هر دوربین یک پورت)، استاندارد POE مورد نیاز هر دوربین (af, at, bt) و مجموع توان مصرفی دوربین‌ها را برای انتخاب سوئیچ با بودجه توان کافی محاسبه کنید. محل قرارگیری سوئیچ و NVR را مشخص کنید.
انتخاب نوع کابل و تخمین متراژ: کابل شبکه مناسب (حداقل Cat5e با کیفیت) را انتخاب کنید و متراژ تقریبی کابل مورد نیاز برای هر دوربین را تخمین بزنید. برای مسافت‌های طولانی‌تر (نزدیک به ۱۰۰ متر) یا محیط‌های با نویز الکترومغناطیسی بالا، استفاده از Cat6 یا کابل‌های شیلددار (STP) توصیه می‌شود.
تهیه ابزار و تجهیزات: تمام ابزار و تجهیزات لازم را قبل از شروع کار آماده کنید. (لیست ابزار در بخش بعدی آورده شده است).
مرحله ۲: آماده‌سازی و کابل‌کشی
نصب فیزیکی سوئیچ و NVR: سوئیچ POE و NVR را در محل از پیش تعیین شده نصب کنید. اگر از رک استفاده می‌کنید، آن‌ها را در جای خود محکم کنید.
مسیردهی کابل‌ها: مسیر کابل‌کشی از محل سوئیچ/NVR تا هر نقطه نصب دوربین را مشخص کنید. مسیرها را طوری انتخاب کنید که کمترین خمیدگی و فشار به کابل وارد شود و از منابع تداخل الکترومغناطیسی (مانند کابل‌های برق فشار قوی) فاصله داشته باشند. برای عبور کابل از دیوارها یا سقف‌ها از لوله‌های پلاستیکی یا فلزی (داکت یا Conduit) استفاده کنید.
کابل‌کشی: کابل‌های شبکه را طبق مسیرهای مشخص شده بکشید. مقداری کابل اضافی در هر دو سر (هم سمت سوئیچ و هم سمت دوربین) برای راحتی در سوکت‌زنی و اتصالات نهایی در نظر بگیرید.
مرحله ۳: نصب فیزیکی دوربین و اتصالات کابل
نصب پایه دوربین: پایه دوربین را طبق دستورالعمل سازنده در محل مورد نظر بر روی دیوار، سقف یا ستون نصب کنید. مطمئن شوید که پایه محکم است.
سوکت‌زنی کابل سمت دوربین: سر کابل شبکه در محل دوربین را با استفاده از ابزار سوکت‌زنی (Crimping Tool) و کانکتور RJ45 سوکت‌زنی کنید. از استاندارد کابل‌کشی T568B یا T568A استفاده کنید و مطمئن شوید که رنگ‌بندی سیم‌ها در هر دو سر کابل یکسان است.
اتصال کابل به دوربین: کابل شبکه سوکت‌زنی شده را به پورت اترنت (LAN) دوربین وصل کنید. در صورت نیاز از پوشش‌های ضد آب برای اتصالات در محیط‌های بیرونی استفاده کنید.
نصب خود دوربین: دوربین را بر روی پایه نصب شده محکم کنید و زاویه دید اولیه را تنظیم کنید.
مرحله ۴: اتصالات به سوئیچ و NVR
سوکت‌زنی کابل‌های سمت سوئیچ: سر دیگر کابل‌های شبکه (آنهایی که به سمت سوئیچ آمده‌اند) را نیز با استفاده از ابزار سوکت‌زنی و کانکتور RJ45 سوکت‌زنی کنید.
اتصال کابل دوربین‌ها به پورت‌های POE سوئیچ: کابل‌های سوکت‌زنی شده هر دوربین را به پورت‌های POE سوئیچ وصل کنید.
اتصال سوئیچ به NVR/شبکه: کابل شبکه را از پورت Uplink سوئیچ به پورت LAN در NVR یا سوئیچ/روتر اصلی شبکه وصل کنید.
اتصال سوئیچ و NVR به برق: سوئیچ POE و NVR را با استفاده از آداپتورها یا کابل‌های برق خود به پریز برق (ترجیحاً متصل به UPS) وصل کنید.
مرحله ۵: پیکربندی نرم‌افزاری
روشن کردن سیستم: سوئیچ و NVR را روشن کنید. دوربین‌ها باید از طریق PoE روشن شوند.
دسترسی به رابط NVR یا نرم‌افزار مدیریتی: با استفاده از یک کامپیوتر متصل به همان شبکه، از طریق مرورگر وب یا نرم‌افزار مخصوص، به رابط کاربری NVR یا نرم‌افزار مدیریت سیستم (VMS) دسترسی پیدا کنید.
جستجو و افزودن دوربین‌ها: در رابط NVR یا VMS، از قابلیت جستجو برای پیدا کردن دوربین‌های متصل به شبکه استفاده کنید. NVR/VMS باید دوربین‌هایی که آدرس IP گرفته‌اند را پیدا کند.
پیکربندی دوربین‌ها: هر دوربین را به NVR اضافه کنید. در صورت لزوم، آدرس IP دوربین‌ها را به صورت دستی تنظیم کنید (اگر از DHCP استفاده نمی‌کنید). نام کاربری و رمز عبور پیش‌فرض دوربین‌ها را تغییر دهید و رمزهای عبور قوی تعیین کنید. تنظیمات تصویر، فشرده‌سازی و سایر پارامترها را انجام دهید.
تنظیمات ضبط در NVR: هارد دیسک NVR را فرمت کنید. تنظیمات مربوط به نحوه ضبط (دائم، برنامه‌ریزی شده، تشخیص حرکت)، کیفیت ضبط و مدت زمان نگهداری فیلم‌ها را پیکربندی کنید.
پیکربندی دسترسی از راه دور (اختیاری): در صورت نیاز به دسترسی از راه دور به تصاویر، NVR را برای دسترسی از طریق اینترنت (مانند استفاده از سرویس‌های P2P یا Port Forwarding – با رعایت نکات امنیتی) پیکربندی کنید.
مرحله ۶: تست و تنظیم دقیق
بررسی تصویر هر دوربین: در مانیتور متصل به NVR یا از طریق نرم‌افزار VMS، تصویر هر دوربین را بررسی کنید. مطمئن شوید که تصویر واضح و بدون مشکل است.
تنظیم نهایی زاویه دید: در صورت نیاز، زاویه دید هر دوربین را به صورت فیزیکی یا از طریق قابلیت PTZ (اگر دوربین متحرک باشد) تنظیم کنید تا پوشش مورد نظر را فراهم کند.
تست قابلیت‌های هوشمند: اگر دوربین‌ها قابلیت‌های هوشمند (مانند تشخیص حرکت) دارند، آن‌ها را تست کنید و مطمئن شوید که به درستی عمل می‌کنند و ضبط بر اساس رویداد انجام می‌شود.
تست دسترسی از راه دور: در صورت پیکربندی، دسترسی از راه دور به سیستم را از طریق تلفن همراه یا کامپیوتر دیگر تست کنید.
بررسی وضعیت سوئیچ (اختیاری در سوئیچ‌های مدیریتی): وضعیت پورت‌ها و توان مصرفی هر دوربین را در رابط کاربری سوئیچ POE بررسی کنید تا از عملکرد صحیح اطمینان حاصل کنید.
ابزار مورد نیاز برای نصب دوربین تحت شبکه
برای نصب حرفه‌ای و اصولی سیستم دوربین مداربسته تحت شبکه با استفاده از سوئیچ POE، به ابزار و تجهیزات زیر نیاز دارید:
- کابل شبکه (اترنت): حداقل Cat5e یا Cat6 با کیفیت مناسب (به متراژ مورد نیاز). برای محیط‌های بیرونی از کابل‌های مقاوم در برابر UV و آب استفاده کنید.
- کانکتور RJ45: به تعداد کافی برای سوکت‌زنی دو سر هر کابل.
- روکش کانکتور RJ45 (اختیاری): برای محافظت از قفل کانکتور.
- ابزار سوکت‌زنی کابل شبکه (Crimping Tool): برای اتصال کانکتور RJ45 به کابل.
- استریپر کابل شبکه (Wire Stripper): برای برداشتن روکش بیرونی کابل بدون آسیب رساندن به سیم‌های داخلی.
- تستر کابل شبکه (Cable Tester): ابزاری ضروری برای بررسی صحت کابل‌کشی و سوکت‌زنی. این ابزار اتصال صحیح سیم‌ها و عدم وجود قطعی یا اتصال کوتاه را نشان می‌دهد.
- دریل و مته: برای سوراخ کردن دیوارها یا سقف برای عبور کابل یا نصب پایه‌های دوربین.
- پیچ‌گوشتی (معمولی و چهارسو): برای نصب پایه‌ها و محکم کردن پیچ‌ها.
- کاتر یا چاقوی تیز: برای بریدن کابل و روکش‌ها.
- نوار اندازه‌گیری (متر): برای اندازه‌گیری متراژ کابل و محل‌های نصب.
- لول یا تراز: برای اطمینان از نصب افقی یا عمودی صحیح پایه‌ها و دوربین‌ها.
- نردبان یا چهارپایه: برای دسترسی به نقاط مرتفع.
- بست کابل (Cable Ties) و کلیپس کابل: برای مرتب کردن و محکم کردن کابل‌ها در طول مسیر.
- داکت یا لوله Conduit (اختیاری اما توصیه می‌شود): برای محافظت از کابل در برابر عوامل محیطی و زیبایی کار.
- نشانگر (ماژیک) و مداد: برای علامت‌گذاری محل‌های نصب.
- لپ‌تاپ یا کامپیوتر: برای پیکربندی دوربین‌ها و NVR، دسترسی به رابط کاربری آن‌ها و اجرای نرم‌افزارهای مربوطه.
- مانیتور (در صورت نیاز به اتصال مستقیم به NVR): برای مشاهده تصویر و تنظیمات اولیه NVR.
- پیچ و رولپلاک یا سایر اتصالات مناسب: بسته به نوع سطح (دیوار گچی، بتنی، چوبی) برای نصب محکم پایه‌های دوربین.
- ابزار مخصوص (بسته به نوع دوربین): برخی دوربین‌ها ممکن است نیاز به آچار مخصوص برای تنظیم داشته باشند.
- دستکش کار و عینک ایمنی: برای رعایت نکات ایمنی هنگام کار.
نتیجه گیری
سیستم‌های دوربین مداربسته تحت شبکه به دلیل کیفیت تصویر بالا، قابلیت‌های هوشمند و انعطاف‌پذیری، آینده نظارت تصویری محسوب می‌شوند. با این حال، نیاز به تأمین همزمان برق و داده برای هر دوربین می‌تواند چالش‌برانگیز باشد. اینجا است که سوئیچ‌های POE به عنوان یک راه‌حل هوشمندانه و کارآمد وارد عمل می‌شوند. با استفاده از سوئیچ‌های PoE، فرآیند نصب به طرز چشمگیری ساده، سریع و مقرون‌به‌صرفه‌تر می‌شود. نیاز به کابل‌کشی جداگانه برق حذف شده، انعطاف‌پذیری در انتخاب محل نصب دوربین افزایش می‌یابد و مدیریت سیستم برق متمرکز و قابل اطمینان‌تر می‌شود.
از تعریف سوئیچ POE و دوربین تحت شبکه گرفته تا بررسی نحوه کارکرد آن‌ها، اهمیت استفاده از POE، روش‌های نصب و ابزار مورد نیاز، مشخص است که POE یک فناوری کلیدی در دنیای سیستم‌های نظارت تصویری مدرن است. با درک صحیح این فناوری و نحوه پیاده‌سازی آن، می‌توانید یک سیستم نظارتی تحت شبکه قدرتمند، کارآمد و با قابلیت اطمینان بالا راه‌اندازی کنید که نیازهای امنیتی شما را به بهترین شکل ممکن برطرف سازد. هنگام برنامه‌ریزی برای خرید سیستم دوربین مداربسته تحت شبکه و مشاهده قیمت دوربین مداربسته بعدی خود،خرید سوئیچ‌های POE را به عنوان یک جزء حیاتی و تسهیل‌کننده در نظر بگیرید.
