پچ کورد فیبر نوری چیست؟ معرفی کامل انواع پچ کوردفیبر
فهرست مطالب
پچ کورد فیبر نوری، اگرچه قطعه ای کوچک به نظر می رسد، اما یکی از اجزای حیاتی و جدایی ناپذیر در این اکوسیستم پیشرفته است. این مقاله به عنوان یک راهنمای کامل، شما را با چیستی پچ کورد فیبر نوری، اجزای سازنده آن، تفاوت هایش با پچ کوردهای مسی و دلایل استفاده از آن آشنا می کند. علاوه بر این، به بررسی و توضیح اصطلاحات کلیدی رایج در دنیای پچ کوردهای فیبر نوری می پردازیم تا درک عمیق تری از این فناوری کسب کنید و هنگام نیاز به خرید پچ کورد فیبرنوری، تصمیمی آگاهانه و متناسب با نیاز و قیمت مدنظرتان بگیرید.
پچ کورد فیبر نوری چیست؟

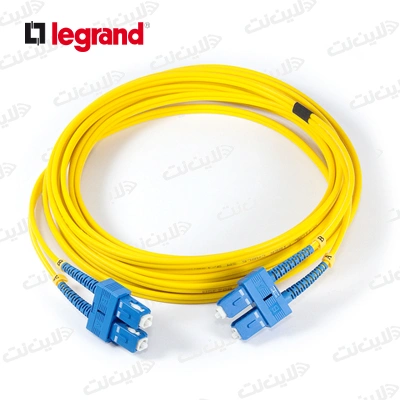

پچ کورد فیبر نوری (Fiber Optic Patch Cord) یا گاهی پچ لید (Patch Lead)، کابلی است که در دو سر آن کانکتورهای فیبر نوری نصب شده است. وظیفه اصلی این کابل، برقراری اتصال نوری بین تجهیزات مختلف شبکه یا اتصال یک دستگاه به پچ پنل فیبر نوری است. این اتصالات می توانند بین سوئیچ ها، روترها، سرورها، مبدل های رسانه، یا سایر دستگاه هایی که از پورت های فیبر نوری برای ارسال و دریافت داده ها به شکل پالس های نوری استفاده می کنند، برقرار شوند. در واقع، پچ کوردها مسیر فیزیکی انتقال سیگنال های نوری را فراهم می کنند و کیفیت آن ها تاثیر مستقیمی بر عملکرد کلی شبکه دارد.
انواع پچ کورد فیبر نوری
پچ کورد فیبر نوری یکی از تجهیزات بسیار مهم در زیرساخت های شبکه فیبر نوری است که برای اتصال تجهیزات فعال (Active) مانند سوئیچ ها، روترها، OLT و مودم های فیبر نوری به تجهیزات پسیو (Passive) مانند پچ پنل یا جعبه توزیع فیبر مورد استفاده قرار می گیرد. این کابل ها دارای دو سر کانکتور هستند و به دلیل دقت در ساخت، تلفات بسیار پایینی دارند. انتخاب درست نوع پچ کورد فیبر نوری تأثیر زیادی بر عملکرد و کیفیت انتقال داده در شبکه دارد.
دسته بندی پچ کوردهای فیبر نوری بر اساس نوع فیبر
1- پچ کورد فیبر نوری سینگل مود (Single Mode)
این نوع پچ کورد برای انتقال داده در مسافت های طولانی طراحی شده است و معمولاً رنگ ژاکت زرد دارد. فیبر سینگل مود دارای هسته ای با قطر بسیار کم (حدود 9 میکرون) است که امکان عبور تنها یک پرتو نور را فراهم می کند. این ویژگی باعث کاهش تلفات سیگنال و افزایش سرعت انتقال در مسافت های بالا می شود.
2- پچ کورد فیبر نوری مالتی مود (Multi Mode)
مناسب برای انتقال داده در فواصل کوتاه تر (معمولاً کمتر از ۲ کیلومتر) است و در رنگ های نارنجی (OM1 و OM2) یا آبی روشن و سبز (OM3 و OM4) عرضه می شود. قطر هسته آن معمولاً ۵۰ یا ۶۲.۵ میکرون است که اجازه عبور چندین پرتو نور به صورت همزمان را می دهد. سرعت بالا در فواصل کوتاه، ویژگی اصلی این نوع کابل است.

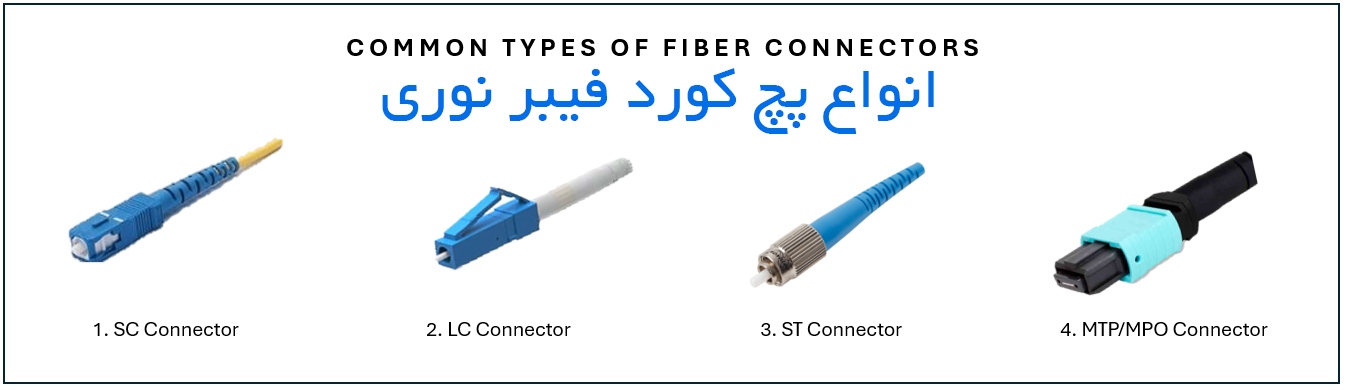

انواع پچ کورد بر اساس نوع کانکتور
1- LC to LC / LC to SC / SC to SC
این ها متداول ترین انواع کانکتور هستند. کانکتور LC دارای اندازه کوچک و مناسب برای تراکم بالا است، در حالی که SC به دلیل نصب آسان با مکانیزم Push-Pull در مراکز داده و رک ها پرکاربرد است.
2- ST / FC / MPO / MTP
کانکتورهای ST و FC بیشتر در کاربردهای صنعتی و نظامی استفاده می شوند. کانکتورهای MPO و MTP برای شبکه های پرظرفیت و دیتاسنترها بسیار ایده آل هستند و امکان انتقال چندین کانال نوری به صورت همزمان را فراهم می کنند.
تقسیم بندی بر اساس نوع پولیش کانکتور
UPC (Ultra Physical Contact): سطح صیقلی تر و بازتاب نور کمتر نسبت به PC، معمولاً در شبکه های دیتای حساس کاربرد دارد.
APC (Angled Physical Contact): دارای سطح برش با زاویه ۸ درجه، مناسب برای شبکه های ویدئویی، FTTH و انتقال سیگنال های حساس. این نوع کانکتور به رنگ سبز شناخته می شود.
کاربردهای پچ کورد فیبر نوری
اتصال تجهیزات شبکه فیبر نوری در مراکز داده
اتصال OLT به پچ پنل در سیستم های FTTH
ارتباط بین دستگاه های نوری مانند مدیا کانورترها، ماژول های SFP و ONU
کاربردهای صنعتی، نظامی و پزشکی در انتقال سیگنال نوری با دقت بالا
تفاوت های کلیدی پچ کورد فیبر نوری با پچ کورد مسی
با درک مزایای فیبر نوری، تفاوت های اصلی پچ کورد فیبر نوری با پچ کورد مسی (مانند کابل های Cat6 یا Cat7) آشکارتر می شود:
| ویژگی | پچ کورد فیبر نوری | پچ کورد مسی (مثلاً Cat6) |
|---|---|---|
| محیط انتقال | پالس‌های نور از طریق هسته شیشه‌ای یا پلاستیکی | سیگنال‌های الکتریکی از طریق سیم‌های مسی |
| سرعت و پهنای باند | بسیار بالا (گیگابیت تا ترابیت بر ثانیه) | بالا (تا 10 گیگابیت بر ثانیه برای Cat6a/Cat7) |
| مسافت انتقال | بسیار طولانی (چندین کیلومتر بدون تکرارکننده) | محدود (معمولاً تا 100 متر) |
| هزینه اولیه | معمولاً بالاتر | معمولاً پایین‌تر |
| نصب و نگهداری | نیاز به دقت و ابزار تخصصی‌تر برای اتصال و تعمیر | نصب و اتصال کانکتور (RJ45) نسبتاً ساده‌تر |
اجزای سازنده پچ کورد فیبر نوری
یک پچ کورد فیبر نوری از سه بخش اصلی تشکیل شده است:
کابل فیبر نوری (Optical Fiber Cable): این بخش خود شامل چندین لایه است:
هسته (Core): بخش مرکزی فیبر است که نور در آن حرکت می کند. از شیشه (سیلیکا) با خلوص بسیار بالا یا گاهی از پلاستیک ساخته می شود. قطر هسته بسته به نوع فیبر (سینگل مود یا مالتی مود) متفاوت است.
پوشش (Cladding): لایه ای از شیشه یا پلاستیک است که هسته را احاطه می کند. ضریب شکست نور در روکش کمی کمتر از هسته است. این اختلاف ضریب شکست باعث بازتاب داخلی کامل نور در هسته شده و آن را در مسیر خود هدایت می کند.
بافر اولیه (Primary Buffer Coating): یک لایه پلاستیکی محافظ است که مستقیماً روی روکش قرار می گیرد و از فیبر در برابر رطوبت و آسیب های فیزیکی جزئی محافظت می کند.
الیاف مقاوم (Strength Members): معمولاً از الیاف آرامید (مانند کولار) یا رشته های شیشه ای ساخته می شوند و به کابل استحکام کششی می بخشند تا در هنگام نصب و جابجایی آسیب نبیند.
روکش خارجی (Outer Jacket): بیرونی ترین لایه محافظ کابل است که از مواد مختلفی مانند PVC (پلی وینیل کلراید)، LSZH (دود کم، بدون هالوژن)، یا مواد مقاوم در برابر شعله و شرایط محیطی خاص ساخته می شود. رنگ روکش خارجی معمولاً نشان دهنده نوع فیبر است (مثلاً زرد برای سینگل مود، نارنجی یا آبی دریایی برای مالتی مود). انتخاب نوع روکش هنگام خرید پچ کورد فیبرنوری برای محیط های خاص اهمیت دارد.
کانکتورها (Connectors): در دو انتهای کابل فیبر نوری، کانکتورهایی نصب می شوند که امکان اتصال دقیق و قابل تکرار به دستگاه ها یا پچ پنل ها را فراهم می کنند. کانکتورها وظیفه هم تراز کردن دقیق هسته فیبر با منبع نور یا فیبر دیگر را بر عهده دارند تا حداقل تلفات سیگنال رخ دهد. انواع مختلفی از کانکتورهای فیبر نوری وجود دارد که هر کدام طراحی و کاربرد خاص خود را دارند، از جمله:
LC (Lucent Connector/Little Connector): کوچک و محبوب، به ویژه در محیط های با تراکم پورت بالا.
SC (Subscriber Connector/Standard Connector): مکانیزم اتصال فشاری-کششی، پرکاربرد در مخابرات و شبکه های داده.
ST (Straight Tip): اتصال سرنیزه ای، رایج در شبکه های قدیمی تر و برخی کاربردهای صنعتی.
FC (Ferrule Connector): اتصال پیچی، مناسب برای محیط های با لرزش بالا.
سایر انواع مانند MTRJ, MU, E2000 و MPO/MTP (برای اتصالات چند فیبره).
فرول (Ferrule): بخش بسیار دقیقی از کانکتور (معمولاً از سرامیک زیرکونیا ساخته می شود) که فیبر نوری را در مرکز خود نگه داشته و آن را با دقت هم تراز می کند. کیفیت سطح فرول و نوع پولیش آن (PC, UPC, APC) تاثیر زیادی بر عملکرد کانکتور، به ویژه بر تلفات بازگشتی دارد.
چرا از پچ کورد فیبر نوری استفاده می کنیم؟
دلایل استفاده از پچ کوردهای فیبر نوری متعدد و قانع کننده هستند:
برقراری اتصالات پرسرعت: برای اتصال سرورها، سوئیچ ها، استوریج ها و سایر تجهیزات شبکه که نیاز به پهنای باند گیگابیتی یا بالاتر دارند.
اتصال در فواصل طولانی: در مواردی که تجهیزات از یکدیگر دور هستند و کابل مسی پاسخگو نیست (مثلاً بین ساختمان ها در یک پردیس دانشگاهی یا بین طبقات یک ساختمان بلند).
محیط های با نویز الکترومغناطیسی بالا: در کارخانجات، مراکز صنعتی، یا نزدیک تجهیزات پزشکی که کابل های مسی دچار اختلال می شوند.
ایجاد لینک های امن: در کاربردهایی که امنیت انتقال داده ها حیاتی است.
انعطاف پذیری در مدیریت اتصالات: پچ کوردها امکان تغییر سریع و آسان اتصالات در پچ پنل ها را فراهم می کنند، که برای مدیریت و عیب یابی شبکه بسیار مفید است.
اتصال به تجهیزات مبدل: برای اتصال دستگاه های دارای پورت مسی به شبکه های فیبر نوری از طریق مبدل های رسانه (Media Converters).
درک این اجزا و دلایل استفاده، اولین قدم برای ورود به دنیای تخصصی تر این فناوری است و به شما در هنگام بررسی گزینه ها برای خرید پچ کورد کمک شایانی خواهد کرد.
فیبر نوری سینگل مود (Single-Mode Fiber - SMF)
مشخصات: دارای هسته بسیار نازک (معمولاً ۹ میکرومتر قطر) است که تنها اجازه عبور یک مُد یا مسیر نوری را می دهد. نور به صورت مستقیم و با حداقل پراکندگی در طول فیبر حرکت می کند.
طول موج: معمولاً با منابع نوری لیزری در طول موج های ۱۳۱۰ نانومتر و ۱۵۵۰ نانومتر کار می کند.
مزایا: تضعیف سیگنال بسیار کم، قابلیت انتقال داده در مسافت های بسیار طولانی (ده ها تا صدها کیلومتر)، و پهنای باند تقریباً نامحدود.
کاربردها: ستون فقرات شبکه های مخابراتی، تلویزیون کابلی (CATV)، شبکه های گسترده (WAN)، اتصالات بین شهری، و کاربردهایی که نیاز به مسافت طولانی و پهنای باند بالا دارند.
قیمت: معمولاً تجهیزات فرستنده و گیرنده (Transceivers) برای فیبر سینگل مود گران تر از مالتی مود هستند، اما خود کابل در متراژ بالا ممکن است قیمت تمام شده کمتری داشته باشد. پچ کوردهای سینگل مود اغلب دارای روکش زرد رنگ هستند.
فیبر نوری مالتی مود (Multi-Mode Fiber - MMF)
دارای هسته بزرگتر (معمولاً ۵۰ یا ۶۲.۵ میکرومتر قطر) است که اجازه عبور همزمان چندین مُد یا مسیر نوری را با زوایای مختلف می دهد. این تعدد مسیرها باعث پدیده ای به نام پراکندگی مُدی (Modal Dispersion) می شود که پهنای باند و مسافت قابل انتقال را محدود می کند.
طول موج: معمولاً با منابع نوری ارزان تر مانند LEDها یا لیزرهای VCSEL در طول موج های ۸۵۰ نانومتر و ۱۳۰۰ نانومتر کار می کند.
مزایا: قیمت پایین تر تجهیزات فرستنده و گیرنده، نصب و اتصال آسان تر به دلیل هسته بزرگتر.
کاربردها: شبکه های محلی (LAN)، مراکز داده (برای فواصل کوتاه تا متوسط)، سیستم های امنیتی، و کاربردهایی که مسافت انتقال محدود (تا حدود ۲ کیلومتر بسته به نوع فیبر و سرعت) و هزینه اولیه کمتر اهمیت دارد.
دسته بندی: فیبرهای مالتی مود خود به چندین دسته (OM1, OM2, OM3, OM4, OM5) بر اساس پهنای باند و سازگاری با منابع نوری مختلف تقسیم می شوند. OM3, OM4 و OM5 برای سرعت های بالاتر (10G, 40G, 100G) بهینه سازی شده اند. پچ کوردهای مالتی مود اغلب دارای روکش نارنجی (OM1, OM2)، آبی دریایی (Aqua) (OM3, OM4) یا سبز لیمویی (OM5) هستند. هنگام خرید پچ کورد فیبرنوری مالتی مود، توجه به این استانداردها ضروری است.
نکات مهم هنگام انتخاب و خرید پچ کورد فیبرنوری
پس از آشنایی با مفاهیم پایه و اصطلاحات کلیدی، هنگام تصمیم گیری برای خرید پچ کورد فیبرنوری، به نکات زیر توجه ویژه ای داشته باشید:
۱- نوع فیبر (Mode): ابتدا مشخص کنید که به پچ کورد سینگل مود (SM) نیاز دارید یا مالتی مود (MM). این بستگی به تجهیزاتی دارد که می خواهید به هم متصل کنید و مسافت بین آن ها.
۲- نوع کانکتور: نوع کانکتورهای مورد نیاز در دو سر پچ کورد را بر اساس پورت های تجهیزات خود تعیین کنید (مثلاً LC-LC, SC-LC, SC-SC و …).
۳- نوع پولیش کانکتور (برای سینگل مود): اگر از فیبر سینگل مود استفاده می کنید و حساسیت به تلفات بازگشتی بالاست (مثلاً در شبکه های ویدئویی یا آنالوگ)، کانکتورهای با پولیش APC (معمولاً با بدنه سبز رنگ) انتخاب بهتری هستند. در غیر این صورت، UPC (بدنه آبی) نیز رایج و کارآمد است.
۴- طول کابل: طول دقیق مورد نیاز را اندازه گیری کنید. پچ کوردهای بلندتر از حد نیاز می توانند باعث بی نظمی و افزایش هزینه شوند، در حالی که پچ کوردهای کوتاه تر قابل استفاده نخواهند بود.
۵- استاندارد مالتی مود (در صورت انتخاب MM): اگر مالتی مود انتخاب شماست، استاندارد مناسب (OM1, OM2, OM3, OM4, OM5) را بر اساس سرعت شبکه و مسافت انتخاب کنید.
۶- نوع روکش (Jacket): برای محیط های داخلی استاندارد، روکش PVC معمولاً کافی است. اما برای محیط هایی که نیاز به ایمنی بیشتر در برابر آتش سوزی و دود سمی دارند (مانند دیتاسنترها یا فضاهای بسته عمومی)، روکش LSZH توصیه می شود. برای کاربردهای خاص، روکش های مقاوم تر مانند آرمورد (Armored) نیز موجودند.
۷- سیمپلکس یا داپلکس: برای اکثر اتصالات شبکه که نیاز به ارتباط دوطرفه دارند، پچ کورد داپلکس مورد نیاز است.
کیفیت ساخت و برند: قیمت پچ کورد فیبرنوری می تواند بسته به کیفیت ساخت، برند و مشخصات فنی متغیر باشد. برای اطمینان از عملکرد پایدار و طول عمر بالا، خرید پچ کورد از برندهای معتبر و تامین کنندگان شناخته شده که تست ریپورت (Test Report) برای تلفات عبوری و بازگشتی ارائه می دهند، توصیه می شود.
نتیجه گیری
پچ کورد فیبر نوری، با وجود ظاهر ساده، جزء جدایی ناپذیر و حیاتی در زیرساخت های ارتباطی مدرن محسوب می شود. درک صحیح چیستی این قطعه، اجزای تشکیل دهنده آن، و به ویژه اصطلاحات فنی کلیدی مانند سینگل مود، مالتی مود، سیمپلکس، داپلکس، طول موج، تلفات عبوری و بازگشتی، به متخصصان شبکه و حتی کاربران علاقه مند کمک می کند تا شبکه هایی کارآمدتر، پایدارتر و با قابلیت اطمینان بالاتر طراحی و پیاده سازی کنند.
انتخاب آگاهانه پچ کورد مناسب، با در نظر گرفتن تمامی جوانب فنی و نیازمندی های خاص هر کاربرد، نه تنها به بهینه سازی عملکرد شبکه کمک می کند، بلکه می تواند در درازمدت منجر به صرفه جویی در هزینه ها نیز شود. بنابراین، پیش از اقدام به خرید پچ کورد فیبرنوری، صرف زمان کافی برای تحقیق و درک این مفاهیم، یک سرمایه گذاری ارزشمند برای کیفیت و پایداری شبکه شما خواهد بود. برای خرید انواع تجهیزات فیبر نوری میتوانید به فروشگاه اینترنتی لاین نت مراجعه فرمایید .
