مدیریت کابل در رک شبکه و زیرساخت شبکه
فهرست مطالب

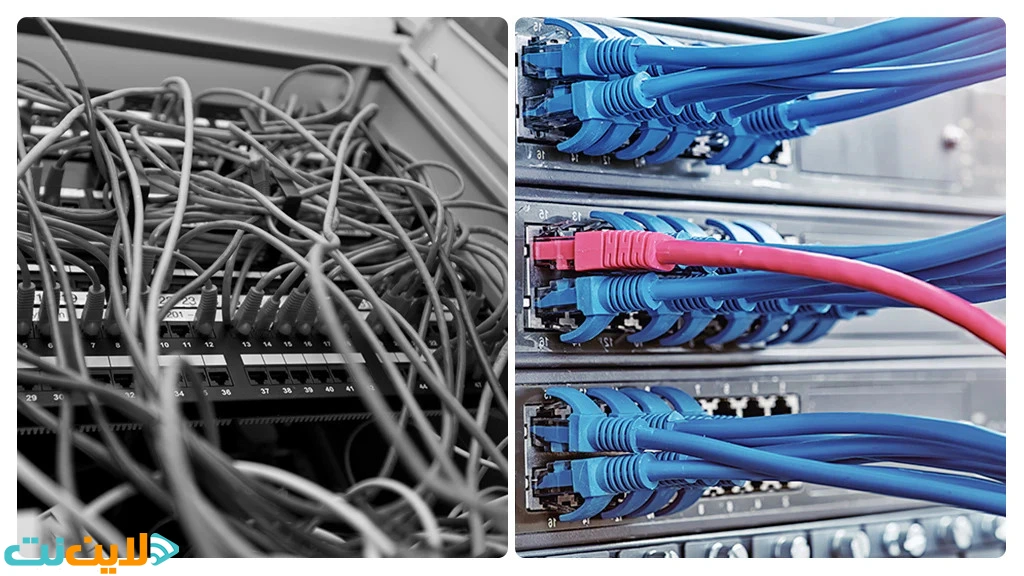

در دنیای امروز که تکنولوژی تار و پود زندگی شخصی و حرفه ای ما را تشکیل می دهد، با انبوهی از کابل ها و سیم ها احاطه شده ایم. از مراکز داده و اتاق های سرور گرفته تا میز کامپیوتر شخصی و سیستم های سرگرمی خانگی، مدیریت صحیح این کابل ها نقشی حیاتی در عملکرد، ایمنی و حتی زیبایی محیط ایفا می کند. یک سیستم کابل کشی به هم ریخته و نامنظم، که به شوخی “اسپاگتی کابل” نامیده می شود، نه تنها ظاهری آشفته ایجاد می کند، بلکه می تواند منجر به مشکلات جدی تری مانند کاهش عملکرد شبکه، دشواری در عیب یابی، افزایش خطر گرما و حتی آتش سوزی شود. مدیریت کابل شبکه و برق، یک ضرورت استراتژیک برای هر کسب وکار و یک اصل مهم برای هر کاربری است که به کارایی و ایمنی اهمیت می دهد.
این مقاله یک راهنمای جامع برای درک اصول و روش های مدیریت کابل در سناریوهای مختلف، از مدیریت کابل در رک شبکه گرفته تا مدیریت کابل کیس کامپیوتر و سیم های برق خانگی است. با ما همراه باشید تا با انواع تجهیزات و بهترین راهکارها برای سازماندهی این شریان های حیاتی فناوری آشنا شوید.
مزایای مدیریت کابل شبکه
چرا باید برای مدیریت کابل شبکه وقت و هزینه صرف کنیم؟ پاسخ این سؤال در مزایای متعددی نهفته است که فراتر از زیبایی ظاهری است. یک کابل کشی اصولی و سازمان یافته، ستون فقرات یک زیرساخت شبکه قابل اعتماد و کارآمد است.
یکی از اصلی ترین مزایا، بهبود جریان هوا و خنک سازی تجهیزات در رک شبکه است. کابل های درهم پیچیده مانع از گردش صحیح هوا می شوند که این امر باعث افزایش دمای تجهیزات حساس مانند سرورها، سوئیچ ها و روترها می گردد. گرمای بیش از حد، عمر مفید قطعات را کاهش داده و می تواند منجر به خاموشی های غیرمنتظره و اختلال در عملکرد کل شبکه شود. با استفاده از نگهدارنده کابل رک و آرایش صحیح کابل ها، مسیرهای جریان هوا باز شده و سیستم خنک کننده با بازدهی بیشتری کار می کند.
عیب یابی و نگهداری آسان تر یکی دیگر از مزایای کلیدی است. در یک شبکه نامرتب، پیدا کردن یک کابل خاص برای تست یا تعویض، کاری زمان بر و طاقت فرسا است. این فرایند پیچیده، زمان قطعی شبکه (Downtime) را افزایش می دهد که می تواند برای یک کسب وکار هزینه های سنگینی به همراه داشته باشد. با برچسب گذاری، استفاده از کابل های رنگی و آرایش منظم، تکنسین های شبکه می توانند به سرعت کابل مورد نظر را شناسایی کرده و اقدامات لازم را انجام دهند.
علاوه بر این، مدیریت صحیح کابل از آسیب های فیزیکی به آن ها جلوگیری می کند. کابل هایی که تحت فشار، کشیدگی یا خمیدگی بیش از حد قرار دارند، دچار قطعی داخلی یا آسیب به کانکتورها می شوند. این مسئله منجر به افت کیفیت سیگنال، کاهش سرعت شبکه و قطعی های مکرر می گردد. نگهدارنده کابل شبکه با محافظت از کابل ها در برابر این تنش ها، پایداری و طول عمر زیرساخت را تضمین می کند.
در نهایت، یک محیط کاری مرتب و حرفه ای، تأثیر مثبتی بر روحیه کارکنان و تصویر سازمان در نگاه مشتریان و بازدیدکنندگان دارد. یک اتاق سرور تمیز و سازمان یافته، نشان دهنده دقت، حرفه ای گری و اهمیت دادن به جزئیات است.

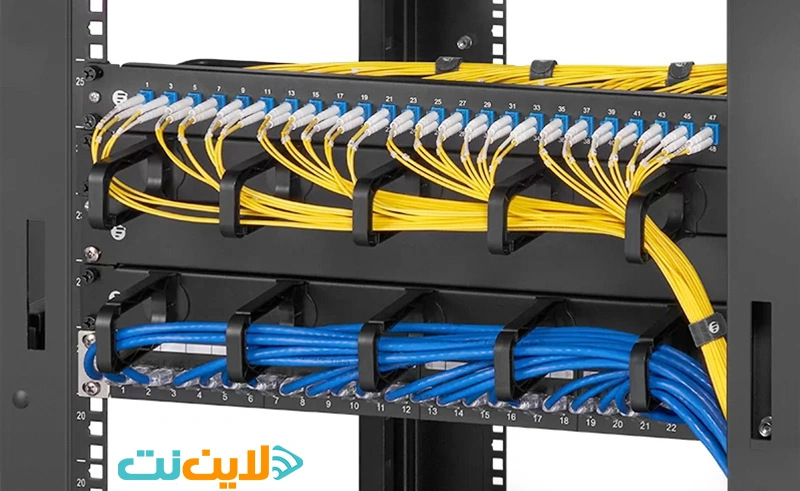

انواع نگهدارنده کابل شبکه برای آرایش رک
برای پیاده سازی یک سیستم مدیریت کابل کارآمد در رک های شبکه، ابزارها و تجهیزات متنوعی وجود دارد. انتخاب صحیح این تجهیزات بستگی به اندازه رک، تعداد کابل ها و نوع تجهیزات فعال (Active) دارد. در ادامه به معرفی مهم ترین انواع نگهدارنده کابل شبکه می پردازیم.
نگهدارنده کابل افقی (Horizontal Cable Manager)
این نوع نگهدارنده ها که به صورت پنل های 1U یا 2U (یک یا دو یونیت از فضای رک) طراحی شده اند، به صورت افقی بین تجهیزاتی مانند پچ پنل و سوئیچ نصب می شوند. وظیفه اصلی آن ها هدایت و سازماندهی پچ کوردها از پچ پنل به پورت های سوئیچ است. این پنل ها معمولاً در دو مدل اصلی عرضه می شوند:
نگهدارنده درپوش دار: این مدل دارای یک درپوش است که پس از قرار دادن کابل ها بسته می شود و ظاهری کاملاً تمیز و یکدست به رک می دهد.
نگهدارنده قلاب دار (D-Ring): این مدل به جای درپوش، دارای قلاب ها یا حلقه های فلزی یا پلاستیکی است. گذاشتن و برداشتن کابل در این مدل ساده تر و سریع تر است و برای مواقعی که تغییرات در کابل کشی زیاد است، گزینه مناسب تری محسوب می شود.
نگهدارنده کابل عمودی (Vertical Cable Manager)
در رک های ایستاده و بزرگ که تعداد زیادی کابل وجود دارد، مدیریت کابل ها در مسیر عمودی رک امری ضروری است. نگهدارنده های عمودی در کناره های رک نصب می شوند و فضایی را برای هدایت حجم بالای کابل ها از پایین به بالای رک و بالعکس فراهم می کنند. این تجهیزات به ویژه برای هدایت کابل های اصلی که از سقف یا کف وارد رک می شوند، حیاتی هستند. آن ها نیز می توانند دارای درپوش یا قلاب های متعدد برای نظم دادن به کابل ها باشند. استفاده از نگهدارنده کابل رک به صورت عمودی، از اشغال شدن فضای افقی یونیت ها جلوگیری کرده و دسترسی به تجهیزات را آسان تر می کند.
بست ها و نوارهای چسبی (Cable Ties & Velcro Straps)
بست های کمربندی پلاستیکی و نوارهای چسبی (ولکرو) از ساده ترین و پرکاربردترین ابزارها برای دسته بندی کابل ها هستند. نوارهای ولکرو به دلیل قابلیت استفاده مجدد، گزینه بهتری نسبت به بست های پلاستیکی یکبار مصرف هستند، زیرا هنگام اضافه یا کم کردن کابل، نیازی به بریدن و دور انداختن آن ها نیست. این ابزارها برای دسته بندی کابل ها هم در داخل نگهدارنده های افقی و عمودی و هم در مسیرهای خارج از رک بسیار مفیدند.
راهنمای جامع مدیریت کابل کیس کامپیوتر
نظم و ترتیب تنها به اتاق های سرور محدود نمی شود. مدیریت کابل کیس کامپیوتر شخصی نیز از اهمیت بالایی برخوردار است. کابل های نامرتب داخل کیس نه تنها ظاهر ناخوشایندی دارند، بلکه می توانند جریان هوا را مختل کرده و باعث افزایش دمای قطعاتی مانند پردازنده (CPU) و کارت گرافیک (GPU) شوند.
اولین قدم برای مدیریت کابل کیس، انتخاب یک کیس مناسب است. کیس های مدرن معمولاً دارای فضای مخصوصی در پشت سینی مادربرد برای مخفی کردن کابل ها، شیارها و نقاط اتصال متعدد برای بستن کابل ها هستند. منبع تغذیه (PSU) ماژولار نیز کمک شایانی به این امر می کند؛ زیرا شما تنها کابل های مورد نیاز خود را متصل می کنید و از شر کابل های اضافی خلاص می شوید.
مراحل اصلی مدیریت کابل کیس:
۱- برنامه ریزی: قبل از نصب قطعات، مسیر عبور کابل های اصلی (برق پردازنده، برق مادربرد، کابل های ساتا و برق کارت گرافیک) را مشخص کنید.
۲- استفاده از فضای پشت کیس: تا حد امکان تمام کابل ها را از پشت سینی مادربرد عبور دهید و فقط سر کانکتور را از نزدیک ترین شیار به پورت مربوطه خارج کنید.
۳- دسته بندی: کابل هایی که در یک مسیر قرار دارند را با استفاده از بست های کمربندی یا نوارهای ولکرو دسته بندی کنید.
۴- کابل های پنل جلویی: کابل های مربوط به دکمه ها، LEDها و پورت های USB پنل جلویی کیس را با دقت و به صورت یک دسته مرتب از بهترین مسیر به مادربرد متصل کنید.
۵- کابل های اضافی را مخفی کنید: اگر منبع تغذیه شما غیرماژولار است، کابل های اضافی و بلااستفاده را دسته بندی کرده و در فضای خالی داخل کیس (معمولاً در کنار محفظه هارد دیسک ها یا زیر پوشش منبع تغذیه) مخفی کنید.
یک کیس مرتب با جریان هوای مناسب، نه تنها عملکرد بهتری خواهد داشت بلکه تمیز کردن و ارتقاء قطعات آن در آینده نیز بسیار ساده تر خواهد بود.
نظم و ایمنی با نگهدارنده کابل برق و گیره ها
مدیریت کابل تنها به کابل های شبکه و دیتا محدود نمی شود. سیم ها و کابل های برق نیز نیازمند توجه ویژه هستند، زیرا در هم تنیدگی آن ها علاوه بر بی نظمی، خطرات ایمنی جدی به همراه دارد. استفاده از نگهدارنده کابل برق و ابزارهای مرتبط، راهکاری هوشمندانه برای سازماندهی و افزایش ایمنی است.
انواع گیره نگهدارنده کابل برق
ابزارهای مختلفی برای مدیریت کابل های برق در محیط های خانگی و اداری وجود دارد:
بست های دیواری (Cable Clips): این گیره های کوچک پلاستیکی که معمولاً یک میخ کوچک دارند، برای ثابت کردن سیم ها روی دیوار یا قرنیز استفاده می شوند. آن ها برای کابل های تلفن، شارژرها و سیم های بلندگو ایده آل هستند.
داکت و ترانکینگ (Cable Trunking): کانال های پلاستیکی یا فلزی هستند که روی دیوار نصب شده و کابل ها از داخل آن ها عبور می کنند. ترانکینگ ها بهترین راه حل برای مخفی کردن و محافظت از تعداد زیادی کابل در یک مسیر مشخص هستند و ظاهری کاملاً تمیز و حرفه ای ایجاد می کنند.
جمع کننده های کابل (Cable Sleeves/Wraps): این روکش های فنری یا پارچه ای، چندین کابل را در یک غلاف واحد جمع آوری می کنند. این راهکار برای مرتب کردن کابل های پشت میز کامپیوتر یا تلویزیون بسیار عالی است.
گیره نگهدارنده کابل برق چسبی: این گیره ها دارای یک پد چسبی قوی در پشت خود هستند و به راحتی روی میز، دیوار یا هر سطح صاف دیگری می چسبند. آن ها برای نگه داشتن کابل شارژر موبایل یا کابل های دیگر روی میز کار بسیار مناسب هستند تا از افتادن آن ها جلوگیری کنند.
مدیریت کابل های برق نه تنها از گره خوردن و آسیب دیدن آن ها جلوگیری می کند، بلکه خطر زمین خوردن افراد و همچنین خطر اتصالی و آتش سوزی ناشی از آسیب دیدن روکش سیم ها را به شدت کاهش می دهد.
اصول مهم در طراحی و اجرای سیستم مدیریت کابل
جدا نگه‌داشتن کابل برق و شبکه: برای جلوگیری از تداخل و افزایش ایمنی
انتخاب نگهدارنده مناسب بر اساس نوع کابل: مثلاً کابل شبکه Cat6 با کابل فیبر نوری یا برق تفاوت دارد
رعایت شعاع خم مجاز کابل: به‌ویژه در فیبر نوری یا کابل‌های ضخیم شبکه
ایجاد مسیرهای منظم و منطقی: برای تعمیر و توسعه آسان در آینده
ثبت و مستندسازی کابل‌کشی: برای مدیریت بهتر و عیب‌یابی سریع
نتیجه گیری
مدیریت کابل، چه در مقیاس بزرگ یک مرکز داده و چه در مقیاس کوچک یک میز کار خانگی، یک سرمایه گذاری هوشمندانه در کارایی، ایمنی و طول عمر تجهیزات الکترونیکی است. با صرف کمی زمان و استفاده از ابزارهای مناسب مانند انواع نگهدارنده کابل شبکه، نگهدارنده کابل رک، و گیره نگهدارنده کابل برق، می توان از مزایای بی شمار آن بهره مند شد. یک سیستم سازمان یافته به معنای خنک سازی بهتر، عیب یابی سریع تر، کاهش خطرات ایمنی و ایجاد یک محیط کاری حرفه ای و لذت بخش است. بنابراین، دفعه بعد که با توده ای از کابل های درهم پیچیده مواجه شدید، به یاد داشته باشید که راه حل های ساده و مؤثری برای ایجاد نظم و بازگرداندن آرامش به دنیای دیجیتال شما وجود دارد.
