آداپتور فیبر نوری یکی از این اجزای کلیدی است که نقشی حیاتی در اتصال و هم راستاسازی کابل های فیبر نوری ایفا می کند. در این مقاله جامع، به بررسی دقیق اینکه آداپتور فیبر نوری چیست، انواع مختلف آن، تفاوت هایشان و کاربردهایشان خواهیم پرداخت
| ویژگی | sc | lc | st | fc |
|---|---|---|---|---|
| اندازه | متوسط | بسیار کوچک | متوسط | متوسط |
| نوع اتصال | Push-pull | Push-pull | پیچی | پیچی |
| مقاومت | خوب | عالی | بسیار خوب | عالی |
| تراکم پذیری | متوسط | عالی | پایین | متوسط |
| کاربرد | شبکه‌های عمومی | مراکز داده | محیط‌های صنعتی | کاربردهای حساس |
آداپتور فیبر نوری چیست؟
آداپتور فیبر نوری (Fiber Optic Adapter) که با نام های دیگری همچون کوپلر فیبر نوری (Fiber Optic Coupler) یا جفت کننده فیبر نوری نیز شناخته می شود، یک قطعه مکانیکی کوچک اما بسیار دقیق است که برای اتصال دو کابل فیبر نوری یا دو کانکتور فیبر نوری به یکدیگر به کار می رود. وظیفه اصلی این قطعه، هم راستاسازی دقیق هسته های فیبرهای نوری متصل شونده است تا نور بتواند با حداقل اتلاف و بازگشت نور (Back Reflection) از یک فیبر به فیبر دیگر منتقل شود. در واقع، آداپتورها به عنوان یک پل ارتباطی عمل کرده و امکان ایجاد یک مسیر پیوسته برای سیگنال نوری را فراهم می کنند. این قطعات معمولاً در پچ پنل های فیبر نوری، باکس های دیواری فیبر نوری (OTO)، تجهیزات فعال شبکه مانند سوئیچ ها و مبدل های رسانه ای و همچنین در دستگاه های تست و اندازه گیری فیبر نوری مورد استفاده قرار می گیرند. قیمت آداپتور فیبرنوری بسته به نوع، کیفیت ساخت و برند آن می تواند متفاوت باشد.
تصور کنید که دو کابل فیبر نوری دارید که باید به هم متصل شوند. بدون وجود آداپتور، این کار تقریباً غیرممکن است، زیرا هسته فیبرهای نوری که نور را منتقل می کنند، بسیار نازک هستند (در حد میکرومتر) و هرگونه ناهماهنگی جزئی می تواند منجر به اتلاف شدید سیگنال شود. آداپتورها با داشتن یک غلاف داخلی دقیق (Alignment Sleeve)، فرول (Ferrule) کانکتورها را به طور دقیق در مقابل یکدیگر قرار می دهند و این هم راستایی حیاتی را تضمین می کنند.
انواع پولیش در کانکتورهای فیبر نوری
پیش از آنکه به بررسی انواع آداپتورها بپردازیم، لازم است با مفهوم پولیش در کانکتورهای فیبر نوری آشنا شویم، زیرا نوع پولیش کانکتورها بر انتخاب آداپتور مناسب و کیفیت اتصال تأثیرگذار است. انواع پولیش در کانکتورهای فیبر نوری به روش پرداخت و شکل دهی انتهای فرول کانکتور اشاره دارد و هدف اصلی آن کاهش بازگشت نور و به حداقل رساندن اتلاف سیگنال در نقطه اتصال است. سه نوع اصلی پولیش عبارتند از:
۱- PC (Physical Contact): در این نوع پولیش، انتهای فرول به صورت محدب و با تماس فیزیکی مستقیم با فرول کانکتور مقابل قرار می گیرد. این نوع پولیش باعث کاهش شکاف هوایی بین دو فیبر و در نتیجه کاهش بازگشت نور نسبت به کانکتورهای قدیمی تر با سطح صاف (Flat) می شود. کانکتورهای PC معمولاً دارای بازگشت نوری در حدود -30dB تا -40dB هستند. این نوع پولیش بیشتر در کاربردهای مالتی مود و برخی کاربردهای سینگل مود قدیمی تر دیده می شود.
۲- UPC (Ultra Physical Contact): این نوع پولیش، نسخه بهبود یافته PC است که با استفاده از تکنیک های پرداخت پیشرفته تر، سطح انتهای فرول را صاف تر و با انحنای بهتری ایجاد می کند. این امر منجر به تماس فیزیکی بهتر و کاهش بیشتر بازگشت نور می شود. کانکتورهای UPC معمولاً بازگشت نوری در حدود -40dB تا -55dB دارند و برای کاربردهای دیجیتال، تلفن و سیستم های انتقال داده با سرعت بالا مناسب هستند. رنگ بدنه کانکتورهای UPC معمولاً آبی است (برای کانکتورهای سینگل مود).
۳- APC (Angled Physical Contact): در این نوع پولیش، انتهای فرول به صورت محدب اما با زاویه ای معمولاً 8 درجه نسبت به سطح عمود پرداخت می شود. این زاویه باعث می شود که نور بازگشتی به جای بازگشت مستقیم به منبع نور، به داخل روکش فیبر (Cladding) منعکس شده و از بین برود. این ویژگی، بازگشت نور را به شدت کاهش می دهد (معمولاً کمتر از -60dB یا حتی -70dB). کانکتورهای APC برای کاربردهایی که به بازگشت نور بسیار حساس هستند، مانند سیستم های انتقال تصویر (CATV)، شبکه های FTTx (Fiber to the x) و کاربردهای آنالوگ با فرکانس بالا، ایده آل هستند. رنگ بدنه کانکتورهای APC معمولاً سبز است.
نکته بسیار مهم این است که کانکتورهای با پولیش APC هرگز نباید به کانکتورهای با پولیش PC یا UPC متصل شوند، زیرا این کار می تواند به هر دو کانکتور آسیب رسانده و اتلاف سیگنال بسیار بالایی ایجاد کند. اما کانکتورهای PC و UPC معمولاً با یکدیگر سازگار هستند، هرچند اتصال UPC به UPC بهترین عملکرد را ارائه می دهد. آداپتورهای فیبر نوری نیز باید با نوع پولیش کانکتورها سازگار باشند.
انواع آداپتور فیبر نوری
انواع آداپتور فیبر نوری را می توان بر اساس معیارهای مختلفی دسته بندی کرد. شناخت این دسته بندی ها به انتخاب صحیح آداپتور برای کاربرد مورد نظر کمک شایانی می کند.

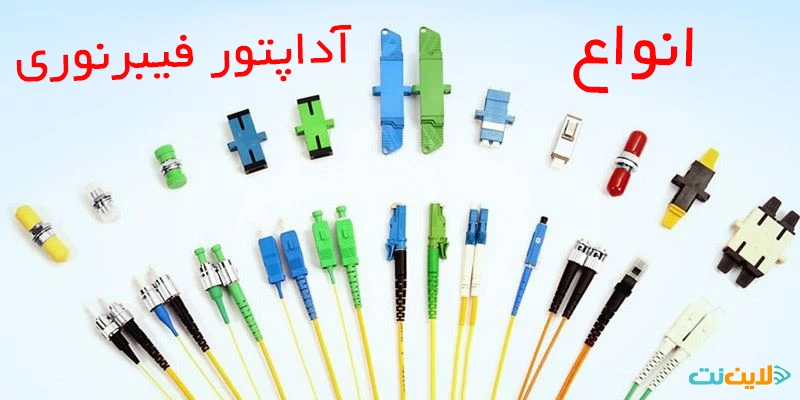

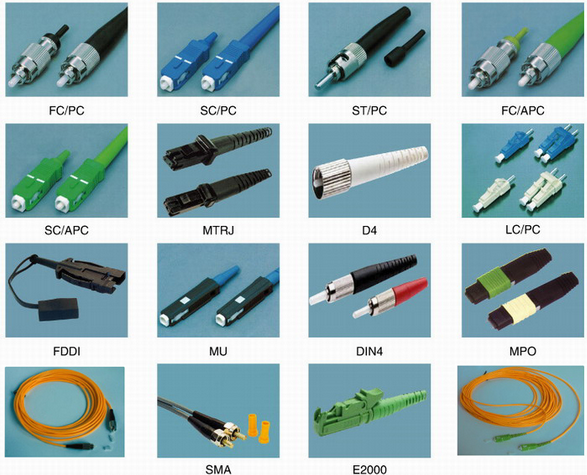

بر اساس نوع کانکتور: آداپتورها برای اتصال انواع مختلف کانکتورهای فیبر نوری طراحی شده اند. هر آداپتور معمولاً برای یک نوع خاص کانکتور در دو طرف خود یا برای دو نوع متفاوت کانکتور (آداپتورهای هیبریدی) ساخته می شود. رایج ترین انواع عبارتند از:
آداپتور فیبر نوری SC (Subscriber Connector): یکی از پرکاربردترین انواع آداپتورها، به ویژه در شبکه های مخابراتی و انتقال داده. آداپتور فیبرنوری sc به دلیل مکانیزم اتصال فشاری-کشیدنی (Push-Pull) و عملکرد قابل اعتماد، محبوبیت زیادی دارد. قیمت آداپتور فیبرنوری sc بسته به سینگل مود یا مالتی مود بودن و کیفیت ساخت متغیر است.
آداپتور فیبر نوری LC (Lucent Connector): این آداپتورها به دلیل اندازه کوچک تر (Small Form Factor) نسبت به SC، برای کاربردهایی با تراکم پورت بالا مانند مراکز داده و تجهیزات شبکه مدرن بسیار مناسب هستند. آداپتور فیبر نوری lc نیز از مکانیزم قفل شونده مشابه RJ45 بهره می برد.
آداپتور فیبر نوری FC (Ferrule Connector): این آداپتورها از یک بدنه فلزی و مکانیزم اتصال پیچی بهره می برند که اتصال بسیار محکم و پایداری را فراهم می کند. آداپتورهای FC بیشتر در تجهیزات تست و اندازه گیری، ابزار دقیق و محیط های با لرزش بالا استفاده می شوند.
آداپتور فیبر نوری ST (Straight Tip): این آداپتورها نیز دارای بدنه فلزی هستند و از مکانیزم اتصال چرخشی-قفل شونده (Bayonet Mount) استفاده می کنند. آداپتورهای ST در گذشته در شبکه های محلی (LAN) و سیستم های امنیتی رایج بودند اما امروزه کمتر مورد استفاده قرار می گیرند.
آداپتورهای MPO/MTP: برای اتصال کانکتورهای چند فیبری (Multi-fiber Push-On/Pull-off) که می توانند 12، 24 یا تعداد بیشتری فیبر را به طور همزمان متصل کنند، استفاده می شوند. این آداپتورها در مراکز داده با تراکم بسیار بالا و برای اتصالات ستون فقرات (Backbone) کاربرد دارند.
آداپتورهای هیبریدی (Hybrid Adapters): این نوع آداپتورها برای اتصال دو نوع کانکتور متفاوت به یکدیگر طراحی شده اند، به عنوان مثال آداپتور SC به LC یا ST به FC. این آداپتورها زمانی مفید هستند که نیاز به اتصال تجهیزاتی با کانکتورهای مختلف وجود داشته باشد.
بر اساس تعداد پورت (Simplex/Duplex):
آداپتور فیبر نوری سیمپلکس (Simplex): این آداپتورها برای اتصال یک جفت کانکتور سیمپلکس (تک فیبر) طراحی شده اند. در ارتباطات سیمپلکس، داده ها تنها در یک جهت منتقل می شوند یا از یک فیبر برای ارسال و دریافت متناوب استفاده می شود.
آداپتور فیبر نوری داپلکس (Duplex): آداپتور فیبر نوری داپلکس برای اتصال یک جفت کانکتور داپلکس (دو فیبر) طراحی شده است. در ارتباطات داپلکس، معمولاً یک فیبر برای ارسال (Transmit) و فیبر دیگر برای دریافت (Receive) داده ها به طور همزمان استفاده می شود. این آداپتورها دارای دو پورت موازی هستند. بسیاری از کانکتورها مانند SC و LC به صورت داپلکس نیز موجود هستند.
بر اساس نوع فیبر (Single-Mode/Multi-Mode): این یکی از مهم ترین دسته بندی هاست که در ادامه به تفصیل به آن خواهیم پرداخت. آداپتورها باید با نوع فیبر (سینگل مود یا مالتی مود) کابل های متصل شونده سازگار باشند.
بر اساس جنس غلاف داخلی (Alignment Sleeve): غلاف داخلی، بخش مرکزی آداپتور است که فرول ها را هم راستا می کند. این غلاف ها معمولاً از دو جنس ساخته می شوند:
سرامیک : غلاف های سرامیکی دقت بسیار بالایی در هم راستاسازی ارائه می دهند و دوام بیشتری دارند. این نوع غلاف برای آداپتورهای سینگل مود که نیاز به دقت بالاتری دارند، ارجحیت دارد و معمولاً در آداپتور فیبر نوری سینگل مود استفاده می شود. همچنین در آداپتورهای مالتی مود با کیفیت بالا نیز به کار می روند.
برنز فسفر (Phosphor Bronze): غلاف های فلزی از جنس برنز فسفر معمولاً برای آداپتورهای مالتی مود استفاده می شوند. اگرچه دقت آنها به اندازه سرامیک نیست، اما برای فیبرهای مالتی مود با هسته بزرگتر، کفایت می کند و هزینه تولید کمتری دارد.
بر اساس نحوه نصب: آداپتورها ممکن است دارای فلنج (Flange) برای نصب پیچی روی پنل باشند یا به صورت بدون فلنج (Flangeless) باشند. همچنین شکل بدنه آنها می تواند متفاوت باشد (مثلاً مستطیلی، مربعی یا D شکل برای جلوگیری از چرخش).

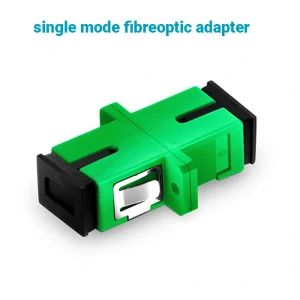

آداپتور فیبر نوری سینگل مود
آداپتور فیبر نوری سینگل مود (Single-Mode Fiber Optic Adapter) به طور خاص برای اتصال کابل ها و کانکتورهای فیبر نوری سینگل مود طراحی شده است. فیبرهای سینگل مود دارای هسته بسیار کوچکی (معمولاً 9 میکرومتر) هستند که تنها یک مسیر یا “مود” نوری را در خود منتشر می کنند. این ویژگی باعث می شود که پاشندگی سیگنال در این نوع فیبر بسیار کم بوده و برای انتقال داده در مسافت های طولانی و با پهنای باند بالا ایده آل باشند.
ویژگی های کلیدی آداپتورهای سینگل مود عبارتند از:
دقت بالا در هم راستاسازی: به دلیل قطر کم هسته فیبر سینگل مود، آداپتور باید بتواند فرول ها را با دقت میکرومتری هم راستا کند تا از اتلاف بیش از حد سیگنال جلوگیری شود. به همین دلیل، غلاف داخلی (Alignment Sleeve) در آداپتور فیبر نوری سینگل مود تقریباً همیشه از جنس سرامیک (معمولاً زیرکونیا) ساخته می شود که پایداری و دقت بالایی را فراهم می کند.
سازگاری با پولیش: آداپتورهای سینگل مود معمولاً برای کانکتورهای با پولیش UPC (آبی رنگ) یا APC (سبز رنگ) طراحی می شوند. انتخاب آداپتور باید متناسب با نوع پولیش کانکتورهای مورد استفاده باشد. به عنوان مثال، یک آداپتور فیبرنوری sc سینگل مود می تواند با پولیش UPC یا APC موجود باشد.
رنگ بندی: اگرچه استاندارد دقیقی برای رنگ بدنه خود آداپتور وجود ندارد (برخلاف کانکتورها)، اما معمولاً آداپتورهای سینگل مود با رنگ های آبی (برای UPC) یا سبز (برای APC) یا رنگ های خنثی مانند بژ یا فلزی عرضه می شوند. مهمترین شاخص، رنگ کانکتورهایی است که به آن متصل می شوند.
کاربردها: این آداپتورها در شبکه های مخابراتی راه دور (Telecom)، شبکه های تلویزیون کابلی (CATV)، شبکه های گسترده (WAN)، مراکز داده بزرگ، و به طور کلی هر جا که نیاز به انتقال داده با سرعت بالا و در مسافت های طولانی باشد، استفاده می شوند.
قیمت آداپتور فیبرنوری برای مدل های سینگل مود، به ویژه آنهایی که دارای غلاف سرامیکی با کیفیت بالا و برای کانکتورهای خاص مانند MPO/MTP هستند، می تواند بیشتر از مدل های مالتی مود باشد.
آداپتور فیبر نوری مالتی مود
آداپتور فیبر نوری مالتی مود (Multi-Mode Fiber Optic Adapter) برای اتصال کابل ها و کانکتورهای فیبر نوری مالتی مود طراحی شده است. فیبرهای مالتی مود دارای هسته بزرگتری نسبت به فیبرهای سینگل مود هستند (معمولاً 50 یا 62.5 میکرومتر). این هسته بزرگتر اجازه می دهد تا چندین مسیر یا “مود” نوری به طور همزمان در فیبر منتشر شوند. فیبرهای مالتی مود برای انتقال داده در مسافت های کوتاه تر (تا حدود 2 کیلومتر بسته به نوع فیبر و نرخ داده) و با هزینه کمتر نسبت به سینگل مود مناسب هستند.
ویژگی های کلیدی آداپتورهای مالتی مود عبارتند از:
هم راستاسازی: اگرچه دقت هم راستاسازی همچنان مهم است، اما به دلیل هسته بزرگتر فیبر مالتی مود، تلورانس بیشتری نسبت به آداپتورهای سینگل مود مجاز است. غلاف داخلی این آداپتورها می تواند از جنس سرامیک یا برنز فسفر باشد. غلاف های برنز فسفر معمولاً هزینه کمتری دارند و برای بسیاری از کاربردهای مالتی مود کفایت می کنند.
سازگاری با پولیش: آداپتورهای مالتی مود معمولاً برای کانکتورهای با پولیش PC یا UPC طراحی می شوند. پولیش APC به ندرت در سیستم های مالتی مود استفاده می شود.
رنگ بندی: بدنه آداپتورهای مالتی مود ممکن است به رنگ بژ، مشکی، یا آبی فیروزه ای (Aqua برای فیبر OM3/OM4) باشد تا با رنگ کانکتورهای مالتی مود تطابق داشته باشد. به عنوان مثال، کانکتورهای مالتی مود OM1 (62.5/125 µm) و OM2 (50/125 µm) معمولاً دارای بدنه بژ یا مشکی هستند، در حالی که کانکتورهای OM3 و OM4 (50/125 µm بهینه شده با لیزر) معمولاً به رنگ آبی فیروزه ای (Aqua) هستند و کانکتورهای OM5 به رنگ سبز لیمویی (Lime Green) می باشند. آداپتورها نیز اغلب از این رنگ بندی ها پیروی می کنند.
کاربردها: این آداپتورها در شبکه های محلی (LAN)، مراکز داده کوچک و متوسط، سیستم های امنیتی، اتصالات داخلی ساختمان ها و به طور کلی در کاربردهایی که مسافت انتقال کوتاه است و هزینه یک فاکتور مهم محسوب می شود، مورد استفاده قرار می گیرند.
قیمت آداپتور فیبر برای مدل های مالتی مود معمولاً کمتر از مدل های سینگل مود است، به خصوص اگر از غلاف داخلی برنز فسفر استفاده کنند.
تفاوت آداپتور های سینگل و مالتی
تفاوت آداپتور های سینگل و مالتی عمدتاً به نوع فیبری که برای آن طراحی شده اند و دقت مورد نیاز برای هم راستاسازی هسته های فیبر برمی گردد. درک این تفاوت ها برای انتخاب صحیح آداپتور و اطمینان از عملکرد بهینه شبکه فیبر نوری ضروری است.
۱- مکانیسم هم راستاسازی و جنس غلاف داخلی:
آداپتور سینگل مود: به دلیل هسته بسیار کوچک فیبر سینگل مود (حدود 9 میکرومتر)، نیاز به دقت فوق العاده بالایی در هم راستاسازی دارد. کوچکترین ناهماهنگی می تواند منجر به اتلاف سیگنال قابل توجهی شود. به همین دلیل، آداپتورهای سینگل مود تقریباً همیشه از غلاف داخلی (Alignment Sleeve) سرامیکی (معمولاً زیرکونیا) استفاده می کنند که دقت و پایداری بالاتری نسبت به غلاف های فلزی دارد.
آداپتور مالتی مود: فیبر مالتی مود هسته بزرگتری دارد (50 یا 62.5 میکرومتر). این بدان معناست که الزامات دقت برای هم راستاسازی در آداپتورهای مالتی مود به اندازه سینگل مود سختگیرانه نیست. در نتیجه، آداپتورهای مالتی مود ممکن است از غلاف داخلی سرامیکی یا برنز فسفر استفاده کنند. غلاف های برنز فسفر ارزان تر هستند و برای بسیاری از کاربردهای مالتی مود عملکرد قابل قبولی ارائه می دهند.
۲-اتلاف عبوری (Insertion Loss):
به طور کلی، آداپتورهای سینگل مود با کیفیت، به دلیل دقت بالاتر در ساخت و استفاده از غلاف سرامیکی، معمولاً اتلاف عبوری کمتری نسبت به آداپتورهای مالتی مود (به خصوص آنهایی که از غلاف فلزی استفاده می کنند) دارند. اتلاف عبوری یکی از پارامترهای مهم در طراحی بودجه توان نوری (Optical Power Budget) یک لینک فیبر نوری است.
۳- رنگ بندی:
اگرچه استاندارد جهانی برای رنگ خود بدنه آداپتور وجود ندارد، اما اغلب سعی می شود رنگ آداپتور یا بخش هایی از آن با رنگ استاندارد کانکتورهای مربوطه هماهنگ باشد تا شناسایی آسان تر شود.
سینگل مود: آداپتورهای سازگار با کانکتورهای UPC معمولاً با رنگ آبی (همرنگ کانکتور UPC) یا بژ/فلزی مشخص می شوند. آداپتورهای سازگار با کانکتورهای APC معمولاً با رنگ سبز (همرنگ کانکتور APC) یا بژ/فلزی مشخص می شوند.
مالتی مود: آداپتورهای مالتی مود ممکن است به رنگ بژ (برای OM1/OM2)، مشکی، یا آبی فیروزه ای (Aqua برای OM3/OM4) یا سبز لیمویی (برای OM5) باشند.
۴- کاربرد:
آداپتور سینگل مود: برای کاربردهای مسافت طولانی، پهنای باند بالا، شبکه های مخابراتی، CATV و FTTx که از فیبر سینگل مود استفاده می کنند.
آداپتور مالتی مود: برای کاربردهای مسافت کوتاه، شبکه های محلی (LAN)، مراکز داده (اتصالات داخلی) و سیستم هایی که از فیبر مالتی مود بهره می برند.
۵- قیمت:
به طور معمول، قیمت آداپتور فیبرنوری سینگل مود به دلیل نیاز به دقت بالاتر در ساخت و استفاده از مواد با کیفیت تر (مانند غلاف سرامیکی)، بیشتر از آداپتورهای مالتی مود با مشخصات مشابه (مثلاً هر دو SC باشند) است.
نکته بسیار مهم: هرگز نباید یک کابل فیبر نوری سینگل مود را با استفاده از آداپتور به کابل فیبر نوری مالتی مود متصل کرد (یا برعکس). این کار به دلیل عدم تطابق در اندازه هسته فیبرها منجر به اتلاف سیگنال بسیار شدید و عملکرد نامناسب شبکه خواهد شد. بنابراین، آداپتورها باید همیشه با نوع فیبر (سینگل مود یا مالتی مود) کابل هایی که به هم متصل می کنند، مطابقت داشته باشند. اگرچه ممکن است یک آداپتور فیبرنوری sc سینگل مود از نظر فیزیکی به یک کانکتور SC مالتی مود متصل شود (و برعکس)، اما این اتصال از نظر عملکردی صحیح نیست و باید از آن اجتناب شود.
جمع بندی و نکات نهایی در انتخاب آداپتور فیبر نوری:
انتخاب آداپتور فیبر نوری مناسب یک گام حیاتی در تضمین عملکرد صحیح و قابل اعتماد شبکه فیبر نوری شماست. هنگام انتخاب، به موارد زیر توجه کنید:
- نوع کانکتور: آداپتور باید با نوع کانکتورهای کابل های شما (مانند SC، LC، FC، ST و غیره) سازگار باشد. آداپتور فیبر نوری sc برای کانکتورهای SC و آداپتور فیبر نوری lc برای کانکتورهای LC است.
- نوع فیبر: آداپتور باید با نوع فیبر شما (سینگل مود یا مالتی مود) مطابقت داشته باشد. آداپتور فیبر نوری سینگل مود برای فیبرهای سینگل مود و آداپتور مالتی مود برای فیبرهای مالتی مود.
- نوع پولیش: به خصوص برای اتصالات سینگل مود، آداپتور باید با نوع پولیش کانکتورها (UPC یا APC) سازگار باشد. هرگز APC را به UPC/PC متصل نکنید.
- سیمپلکس یا داپلکس: بسته به اینکه آیا به اتصال یک فیبر (سیمپلکس) یا دو فیبر (داپلکس، مانند آداپتور فیبر نوری داپلکس) نیاز دارید، آداپتور مناسب را انتخاب کنید.
- کیفیت ساخت و جنس غلاف داخلی: برای کاربردهای حساس و سینگل مود، آداپتورهایی با غلاف داخلی سرامیکی انتخاب کنید.
- محیط استفاده: در محیط های با لرزش یا شرایط سخت، آداپتورهایی با مکانیزم قفل شونده محکم تر (مانند FC) ممکن است ارجح باشند.
- قیمت: قیمت آداپتور فیبرنوری و قیمت آداپتور فیبر می تواند بر اساس برند، کیفیت و مشخصات فنی متفاوت باشد. همیشه کیفیت را در اولویت قرار دهید، زیرا یک آداپتور نامرغوب می تواند کل عملکرد شبکه را تحت تأثیر قرار دهد.
آداپتورهای فیبر نوری، هرچند قطعات کوچکی هستند، اما نقش بزرگی در حفظ یکپارچگی سیگنال و عملکرد بهینه شبکه های نوری ایفا می کنند. با درک صحیح از اینکه آداپتور فیبر نوری چیست و شناخت انواع و ویژگی های آن ها، می توانید انتخابی آگاهانه و مناسب برای نیازهای شبکه خود داشته باشید.
