پچ پنل چیست ؟ راهنمای کامل پچ پنل شبکه
فهرست مطالب
در دنیای پیچیده و به هم پیوسته شبکه های کامپیوتری، تجهیزات و قطعات مختلفی دست به دست هم می دهند تا ارتباطی پایدار و کارآمد را برقرار سازند. در این میان، پچ پنل (Patch Panel) یکی از اجزای کلیدی و در عین حال ساده ای است که نقشی حیاتی در مدیریت، سازماندهی و انعطاف پذیری زیرساخت شبکه ایفا می کند. شاید در نگاه اول، پچ پنل تنها یک قطعه فلزی با تعدادی پورت به نظر برسد، اما در عمل، این ابزار به ظاهر ساده، تفاوت میان یک شبکه شلخته و ناکارآمد با یک شبکه منظم و حرفه ای را رقم می زند.
این مقاله به صورت جامع به بررسی این قطعه حیاتی می پردازد و به تمامی سوالات شما در مورد اینکه پچ پنل چیست، چه کاربردی دارد، چرا استفاده از آن مهم است و چه انواعی دارد، پاسخ خواهد داد.
| ویژگی | توضیحات |
|---|---|
| تعریف پج کورد | قطعه‌ای غیرفعال (Passive) برای متمرکز و سازماندهی کردن کابل‌های شبکه. |
| عملکرد اصلی | ایجاد یک نقطه اتصال مرکزی و ثابت برای کابل‌های ورودی به رک شبکه. |
| لایه OSI | لایه ۱ (لایه فیزیکی) - صرفاً با اتصالات و سیگنال‌های فیزیکی سروکار دارد. |
| اجزای اصلی | بدنه فلزی، پورت‌های RJ45 یا فیبر نوری، ترمینال‌های پانچ، برد داخلی (PCB). |
| انواع اصلی (اترنت) | Cat5e, Cat6, Cat6a (بر اساس سرعت) / UTP, STP (بر اساس شیلد). |
| تفاوت کلیدی با سوئیچ | پچ پنل برای سازماندهی کابل است، در حالی که سوئیچ برای ارتباط و هدایت هوشمند داده‌هاست. |
پچ پنل چیست؟
پچ پنل در ساده ترین تعریف، یک قطعه سخت افزاری غیرفعال (Passive) در شبکه است که مجموعه ای از پورت ها را در خود جای داده است. این پورت ها به عنوان یک نقطه اتصال مرکزی عمل می کنند. در یک طرف پچ پنل (معمولاً سمت پشتی)، کابل های شبکه که از نقاط مختلف ساختمان (مانند پریزهای شبکه روی دیوار) کشیده شده اند، به طور دائمی به آن متصل ( پانچ) می شوند. در طرف دیگر (سمت جلویی)، پورت های استاندارد شبکه (مانند RJ45 برای کابل های اترنت یا LC/SC برای فیبر نوری) قرار دارند که از طریق کابل های کوتاه تری به نام پچ کورد (Patch Cord) به تجهیزات فعال شبکه مانند سوئیچ ها، روترها و سرورها متصل می گردند.
به عبارت دیگر، پچ پنل مانند یک تابلوی اعلانات برای کابل های شبکه عمل می کند. به جای اینکه ده ها یا صدها کابل بلند مستقیماً از پریزهای سراسر ساختمان به سمت سوئیچ کشیده شوند و باعث بی نظمی و سردرگمی گردند، همگی در یک نقطه مرکزی به نام پچ پنل خاتمه می یابند. این کار مدیریت و عیب یابی شبکه را به مراتب آسان تر می کند.
انواع پچ پنل
پچ پنل ها را می توان بر اساس معیارهای مختلفی دسته بندی کرد. در هنگام خرید پچ پنل، آشنایی با این دسته بندی ها به شما کمک می کند تا انتخاب درستی متناسب با نیاز شبکه خود داشته باشید.
انواع پچ پنل از نظر ساختار
پچ پنل ماژولار (Modular Patch Panel): این نوع پچ پنل ها دارای یک فریم خالی هستند که می توان “کیستون” (Keystone) های مختلف را بر روی آن نصب کرد. مزیت بزرگ این مدل، انعطاف پذیری بسیار بالا است. شما می توانید ترکیبی از کیستون های Cat6، Cat7، فیبر نوری یا حتی تلفن را در یک پنل واحد در کنار هم داشته باشید.
پچ پنل غیرماژولار یا یکپارچه (Integrated Patch Panel): در این مدل، پورت ها و برد مدار چاپی به صورت یکپارچه و ثابت در داخل پنل قرار گرفته اند. این نوع پچ پنل ها معمولاً ارزان تر هستند اما انعطاف پذیری کمتری دارند و تمام پورت های آن از یک نوع (مثلاً همگی Cat6) هستند.
انواع پچ پنل بر اساس نوع کابل
اصلی ترین دسته بندی پچ پنل ها بر اساس نوع کابلی است که پشتیبانی می کنند:
۱. پچ پنل اترنت (Ethernet Patch Panel)
این پچ پنل ها برای خاتمه دادن به کابل های شبکه مسی (Twisted Pair) طراحی شده اند و دارای پورت های RJ45 هستند. خود این دسته نیز بر اساس استانداردهای کابل شبکه به انواع مختلفی تقسیم می شود:
پچ پنل Cat5e: برای شبکه هایی با سرعت حداکثر ۱ گیگابیت بر ثانیه.
پچ پنل Cat6: رایج ترین نوع در شبکه های امروزی، مناسب برای سرعت های تا ۱۰ گیگابیت بر ثانیه در فواصل کوتاه.
پچ پنل Cat6a: نسخه بهبود یافته Cat6 برای پشتیبانی از سرعت ۱۰ گیگابیت بر ثانیه در فواصل طولانی تر (تا ۱۰۰ متر).
پچ پنل Cat7/Cat8: برای شبکه های بسیار پرسرعت و دیتاسنترها.
علاوه بر این، پچ پنل های اترنت به دو نوع UTP (Unshielded Twisted Pair) و STP/FTP (Shielded/Foiled Twisted Pair) نیز تقسیم می شوند. پچ پنل های شیلددار برای محیط هایی با نویز الکترومغناطیسی بالا جهت جلوگیری از تداخل سیگنال استفاده می شوند.
۲. پچ پنل فیبر نوری (Fiber Optic Patch Panel)
با افزایش استفاده از فیبر نوری برای ارتباطات پرسرعت، پچ پنل های فیبر نوری نیز اهمیت ویژه ای یافته اند. این پچ پنل ها به جای پورت RJ45، دارای آداپتورهایی برای اتصال کانکتورهای فیبر نوری مانند LC, SC, ST یا MTP/MPO هستند. وظیفه آن ها دقیقاً مشابه نسخه اترنت است: ایجاد یک نقطه اتصال مرکزی برای مدیریت کابل های فیبر نوری ورودی و اتصال آن ها به تجهیزات شبکه از طریق پچ کوردهای فیبر نوری. این پچ پنل ها معمولاً به صورت یک محفظه (Enclosure) طراحی می شوند تا از کابل های حساس فیبر نوری و اتصالات آن محافظت کنند.
اجزای تشکیل دهنده پچ پنل
یک پچ پنل ساختار پیچیده ای ندارد و معمولاً از اجزای زیر تشکیل شده است:
بدنه اصلی (Chassis): یک پنل فلزی یا پلاستیکی که معمولاً در ابعاد استاندارد ۱۹ اینچ برای نصب در رک های شبکه طراحی می شود.
پورت های جلویی (Ports): این ها همان سوکت های مادگی استاندارد (مانند RJ45) هستند که پچ کوردها به آن ها متصل می شوند. تعداد این پورت ها می تواند متفاوت باشد (۱۲، ۲۴، ۴۸ پورت و بیشتر).

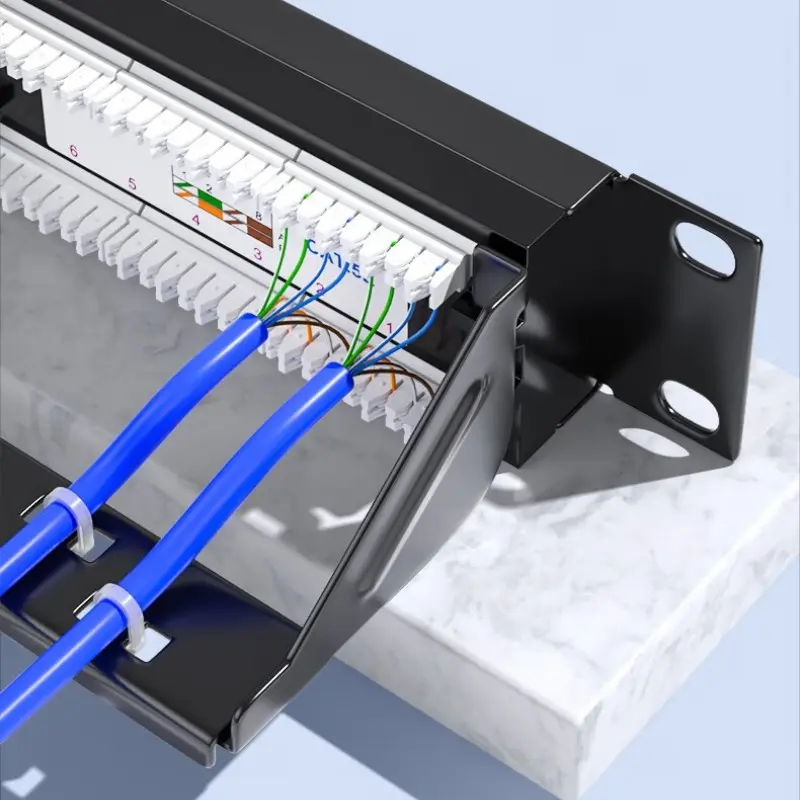

ترمینال های پانچ (Punch Down Blocks): در پشت پچ پنل، ترمینال هایی قرار دارند که رشته های سیم کابل شبکه به وسیله ابزار مخصوصی به نام “آچار پانچ” در آن ها قرار گرفته و اتصال دائمی را برقرار می کنند. این ترمینال ها معمولاً از نوع IDC (Insulation-Displacement Connector) هستند.
برد مدار چاپی (PCB): در داخل پچ پنل، یک برد مدار چاپی ساده وظیفه اتصال الکتریکی بین ترمینال های پشتی و پورت های جلویی را بر عهده دارد.
نگهدارنده کابل (Cable Management Bar): بسیاری از پچ پنل ها دارای یک میله یا بازوی فلزی در قسمت پشتی هستند که برای مرتب سازی و مهار کردن کابل های ورودی به کار می رود و از وارد آمدن فشار به اتصالات پانچ شده جلوگیری می کند.
چرا استفاده از پچ پنل در شبکه مهم است؟
اهمیت استفاده از پچ پنل را می توان در چند مزیت کلیدی خلاصه کرد که هرکدام تأثیر مستقیمی بر کارایی و طول عمر شبکه دارند:
سازماندهی و مدیریت آسان: این اصلی ترین دلیل استفاده از پچ پنل است. با متمرکز کردن تمام کابل های ورودی در یک نقطه، شناسایی، لیبل گذاری و ردیابی هر اتصال بسیار ساده می شود. در یک رک شبکه منظم، پچ پنل ها به وضوح نشان می دهند که هر پورت به کدام پریز شبکه در کدام اتاق متصل است. این سازماندهی در هنگام عیب یابی یا ایجاد تغییرات در شبکه، ساعت ها در زمان صرفه جویی می کند.
افزایش انعطاف پذیری: شبکه ها ثابت نیستند و دائماً در حال تغییرند. کارمندان جابجا می شوند، تجهیزات جدید اضافه می شوند و نیازهای ارتباطی دگرگون می گردد. با استفاده از پچ پنل، اعمال این تغییرات به سادگی تعویض یک پچ کورد کوتاه است. به جای اینکه یک کابل کش مجبور باشد کابل کشی دائمی داخل دیوار را تغییر دهد، مدیر شبکه تنها کافی است پچ کورد را از یک پورت سوئیچ جدا و به پورت دیگری متصل کند.
کاهش آسیب به تجهیزات گران قیمت: پورت های سوئیچ ها و سرورها قطعات حساسی هستند. اتصال و قطع مداوم کابل های شبکه به این پورت ها می تواند به مرور زمان باعث استهلاک و خرابی آن ها شود. تعمیر یا تعویض یک سوئیچ هزینه بسیار بالایی دارد. پچ پنل به عنوان یک سپر محافظ عمل می کند. تمام فشارهای ناشی از اتصال و قطع مکرر کابل ها به پورت های پچ پنل وارد می شود که قطعه ای بسیار ارزان تر و با تعویض آسان تر نسبت به یک سوئیچ شبکه است.
عیب یابی سریع و کارآمد: وقتی یک کاربر از قطعی شبکه شکایت دارد، اولین قدم شناسایی مسیر اتصال است. با وجود پچ پنل، مدیر شبکه می تواند به سرعت و با استفاده از ابزارهای تست شبکه، اتصال میان پریز کاربر، پچ پنل و سوئیچ را بررسی کند. بدون پچ پنل، این فرآیند نیازمند ردیابی یک کابل بلند در میان انبوهی از کابل های دیگر خواهد بود که کاری زمان بر و طاقت فرساست.
زیبایی و نظم در رک شبکه: یک رک شبکه که به درستی با پچ پنل ها سازماندهی شده باشد، نه تنها ظاهری حرفه ای دارد، بلکه به بهبود جریان هوا و خنک سازی تجهیزات نیز کمک می کند. این نظم بصری، مدیریت کلی رک را نیز تسهیل می بخشد.

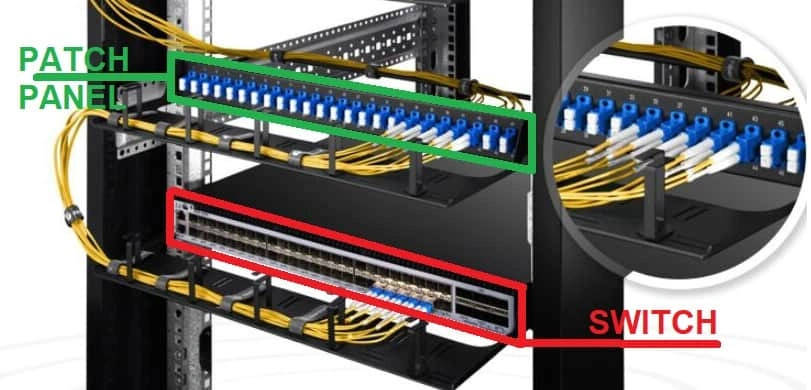

تفاوت پچ پنل با سوئیچ (Patch Panel vs. Switch)
یکی از اشتباهات رایج افراد تازه کار در حوزه شبکه، یکسان دانستن پچ پنل و سوئیچ است. این دو قطعه علی رغم ظاهر نسبتاً مشابه (هر دو معمولاً در رک نصب می شوند و تعداد زیادی پورت دارند)، وظایف کاملاً متفاوتی را بر عهده دارند.
هوش و عملکرد:
پچ پنل: یک دستگاه غیرفعال (Passive) و “غیر هوشمند” است. هیچ گونه پردازش یا تغییری روی داده های عبوری انجام نمی دهد. تنها یک اتصال فیزیکی را از نقطه A به نقطه B برقرار می کند. پچ پنل به منبع تغذیه (برق) نیاز ندارد.
سوئیچ: یک دستگاه فعال (Active) و “هوشمند” است. سوئیچ بسته های داده را دریافت، آدرس مقصد (MAC Address) آن ها را می خواند و سپس بسته را فقط به پورتی ارسال می کند که دستگاه مقصد به آن متصل است. سوئیچ ترافیک شبکه را مدیریت و هدایت می کند و برای کار کردن به برق نیاز دارد.
محل قرارگیری در لایه OSI:
پچ پنل: در لایه ۱ (لایه فیزیکی) مدل OSI عمل می کند. کار آن صرفاً با سیگنال های الکتریکی و اتصالات فیزیکی است.
سوئیچ: عمدتاً در لایه ۲ (لایه پیوند داده) مدل OSI کار می کند (برخی سوئیچ های پیشرفته در لایه ۳ نیز فعالیت دارند).
هدف و کاربرد:
پچ پنل: هدف اصلی آن مدیریت کابل و سازماندهی زیرساخت فیزیکی شبکه است.
سوئیچ: هدف اصلی آن ایجاد شبکه و برقراری ارتباط هوشمند بین دستگاه های مختلف است.
در یک ساختار استاندارد شبکه، کابل ها از پریزهای دیواری به پشت پچ پنل متصل می شوند. سپس از پورت های جلویی پچ پنل، پچ کوردها به پورت های سوئیچ متصل می گردند. بنابراین، پچ پنل و سوئیچ مکمل یکدیگر هستند، نه جایگزین هم. با توجه به اهمیت هر دو، در نظر گرفتن قیمت پچ پنل و سوئیچ در بودجه بندی اولیه یک پروژه شبکه ضروری است.
مزایای استفاده از پچ پنل در شبکه
استفاده از پچ پنل شاید در نگاه اول یک هزینه اضافی به نظر برسد، اما مزایای بلندمدت آن برای هر شبکه استاندارد و حرفه ای، این هزینه را کاملاً توجیه می کند. در ادامه به مهم ترین این مزایا پرداخته می شود:
۱. سازماندهی و مدیریت متمرکز: پچ پنل به هم ریختگی کابل ها را از بین می برد. به جای اینکه ده ها کابل بلند مستقیماً از پریزهای سراسر ساختمان به سمت سوئیچ کشیده شوند، همگی به صورت منظم در پشت پچ پنل خاتمه می یابند. این ساختار منظم، لیبل گذاری، ردیابی و مدیریت هر اتصال را بسیار ساده می کند و ظاهر حرفه ای و مرتبی به رک شبکه می بخشد.
۲. انعطاف پذیری و مقیاس پذیری بالا: شبکه ها پویا هستند و نیازها به مرور زمان تغییر می کنند. با وجود پچ پنل، جابجایی یک کاربر از یک پورت سوئیچ به پورت دیگر، یا تغییر کامل کاربری یک اتصال، تنها با جابجا کردن یک پچ کورد کوتاه در جلوی پنل انجام می شود. این کار در چند ثانیه و بدون نیاز به تغییر در کابل کشی های دائمی و پیچیده داخل دیوار صورت می گیرد و توسعه شبکه در آینده را تسهیل می کند.
۳. حفاظت از تجهیزات گران قیمت: پورت های تجهیزات فعالی مانند سوئیچ ها و سرورها در اثر اتصال و قطع مکرر کابل ها، دچار استهلاک و خرابی می شوند. تعمیر یا تعویض یک سوئیچ رده بالا بسیار پرهزینه است. پچ پنل به عنوان یک سپر عمل کرده و تمام این فشار فیزیکی را به خود جذب می کند. در صورت خرابی یک پورت، تعویض یک کیستون یا حتی کل پچ پنل، به مراتب ارزان تر و ساده تر از تعمیر سوئیچ است.
۴. عیب یابی سریع و کارآمد: هنگامی که یک اتصال در شبکه قطع می شود، پچ پنل به عنوان یک نقطه تست مرکزی عمل می کند. مدیر شبکه می تواند به راحتی با ابزارهای استاندارد، اتصال بین پریز کاربر تا پچ پنل و سپس از پچ پنل تا سوئیچ را آزمایش کند. این فرآیند مشخص می کند که قطعی در کدام بخش از مسیر کابل کشی رخ داده و زمان لازم برای رفع مشکل را به شدت کاهش می دهد.
جمع بندی
پچ پنل شاید به اندازه یک سوئیچ چند صد میلیونی یا یک سرور قدرتمند، جذاب و پر زرق و برق نباشد، اما بدون شک یکی از ستون های اصلی یک زیرساخت شبکه پایدار، قابل اعتماد و مدیریت پذیر است. سرمایه گذاری اولیه برای تهیه و نصب پچ پنل ها، در درازمدت با صرفه جویی چشمگیر در زمان و هزینه های مربوط به نگهداری، عیب یابی و توسعه شبکه، خود را جبران می کند.
این قطعه با ایجاد نظم، انعطاف پذیری و محافظت از تجهیزات گران قیمت، به مدیران شبکه اجازه می دهد تا به جای سر و کله زدن با کابل های در هم تنیده، بر روی وظایف مهم تری مانند بهینه سازی عملکرد و امنیت شبکه تمرکز کنند. در نهایت، هر سازمانی که به دنبال یک شبکه حرفه ای و آماده برای آینده است، باید استفاده از پچ پنل را به عنوان یک اصل جدایی ناپذیر در طراحی زیرساخت خود مد نظر قرار دهد.
